針對多工位電機老化測試臺的應用案例

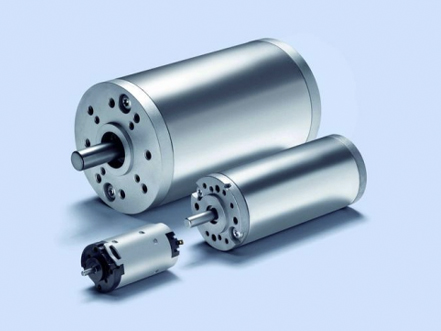

有刷電機是內含電刷裝置的將電能轉換成機械能(電動機)或?qū)C械能轉換成電能(發電機)的旋轉電機。區別于無刷電機，電刷裝置是用來引入或引出電壓和電流的。有刷電機是所有電機的基礎，它具有啟動快、制動及時、可在大范圍內平滑地調速、控制電路相對簡單等特點。 電機工作時，線圈和換向器旋轉，磁鋼和碳刷不轉，線圈電流方向的交替變化是隨電機轉動的換向器和電刷來完成的。在電動車行業有刷電機分高速有刷電機和低速有刷電機。有刷電機和無刷電機有很多區別，從名字上可以看出有刷電機有碳刷，無刷電機沒有碳刷。 有刷電機有定子和轉子兩大部分組成，定子上有磁極(繞組式或永磁式)，轉子有繞組，通電后，轉子上也形成磁場(磁極)，定子和轉子的磁極之間有一個夾角，在定轉子磁場(N極和S極之間)的相互吸引下，使電機旋轉。改變電刷的位置，就可以改變定轉子磁極夾角(假設以定子的磁極為夾角起始邊，轉子的磁極為另一邊，由轉子的磁極指向定子的磁極的方向就是電機的旋轉方向)的方向，從而改變電機的旋轉方向。

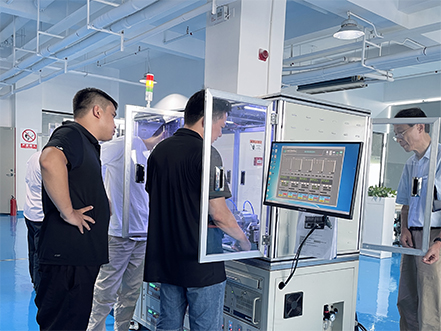

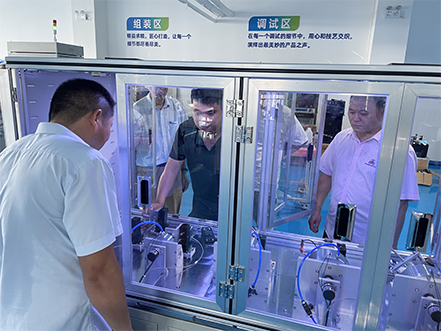

案例展示

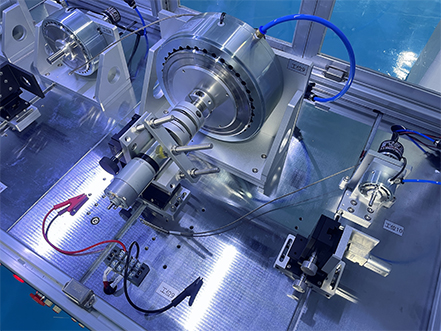

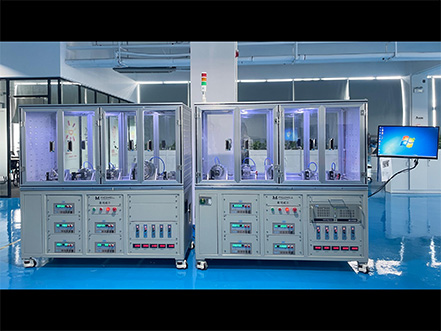

電機壽命測試設備采用磁滯制動器與智能恒流源組成的測試系統。 電機壽命測試系統(ATC-1005)是一款先進的，可在計算機（Windows 7/xp/10）操作系統下進行數據采集的馬達壽命測試軟件。由電機測試電源（AC/DC）；工業控制計算機；智能控制器；電機測試夾具；測試軟件；磁滯制動器等組成。MOTOR-TEST(ATC-1006)測試軟件用LABVIEW編寫，具有特色的測試與圖形繪制功能，可以計算并顯示多個參數（電流等）。能測試 種類繁多的各式電機的壽命。憑借友好的用戶界面，它所產出的測試數據可以儲存 顯示并易于轉換為表格。能夠進行扭矩開環控制，能過流；過溫保護等，它可以根據客戶要求進行訂制。
