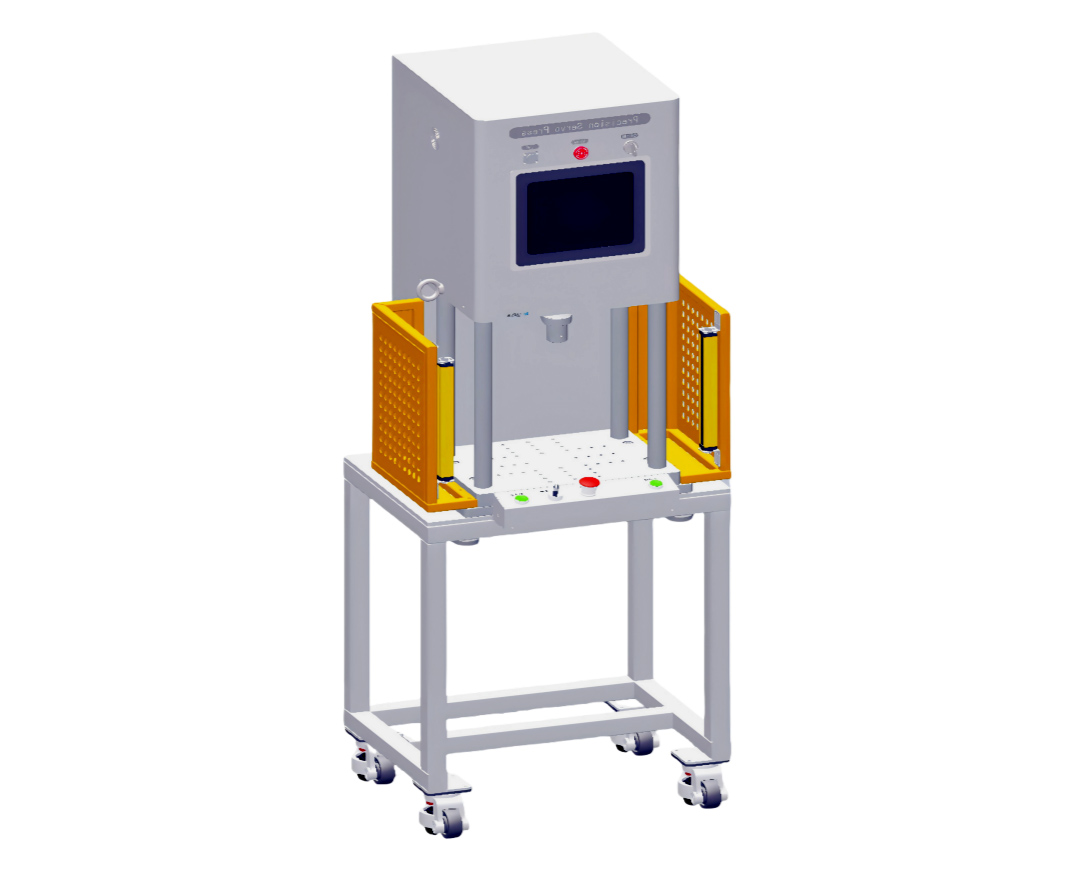

設備簡述
-
額定壓力范圍:2000N(200Kg) / 5000N(500Kg) / 10000N(1000Kg)/ 20000N(2000Kg)
壓力精度:±0.3%F.S
最大行程:250mm / 300mm
壓裝速度:0.01-30mm/s
位移分辨率:0.001mm
空載最大速度:200mm/s
設備簡述
伺服壓力機系統介紹:
精密數控伺服電子壓力機簡稱伺服壓力機或伺服壓裝機、伺服壓機、伺服壓床、電子壓床、電子壓力機,其工作原理是由伺服電機驅動高精度滾珠絲桿進行精密壓力裝配作業,能夠在壓力裝配作用中實現壓裝力與壓入深度的全過程閉環控制,從而實現在線質量管理的精密壓裝。伺服壓力機主要有壓力模式和位置模式。壓力模式是通過軟件編程運動過程控制,傳輸?shù)綌?shù)控應用模塊,再通過伺服驅動器驅動伺服電機的運動,經過傳動裝置實現輸出端的運動控制。壓軸壓出后壓力傳感器通過形變量反饋模擬量信號,經過放大、模數轉換,變成數字量信號輸出到控制系統/PLC,實現壓力監控;通過伺服電機解析編碼器反饋位置信號,實現位置監控。位置模式是由伺服電機驅動高精度滾珠絲桿,通過控制電機轉動角度實現對壓頭的精準位置控制。壓頭前端安裝高靈敏壓力傳感器,采集實時壓力,實現壓力閉環控制。通過高速采集壓裝過程中的位置壓力數據,實現精密壓裝的在線質量判斷和數據信息化管理。
伺服壓力機組成介紹:

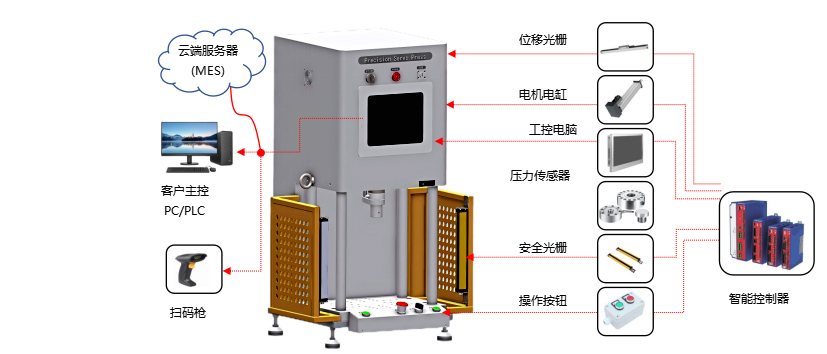

伺服壓力機主要由伺服電機;電動缸;主體機架;工控電腦;壓力傳感器;位移光柵尺(可選配);安全防護罩(可選配);安全光柵(可選配)智能控制器;掃碼槍(可選配);聲光報警器(可選配);操作按鈕等組成。

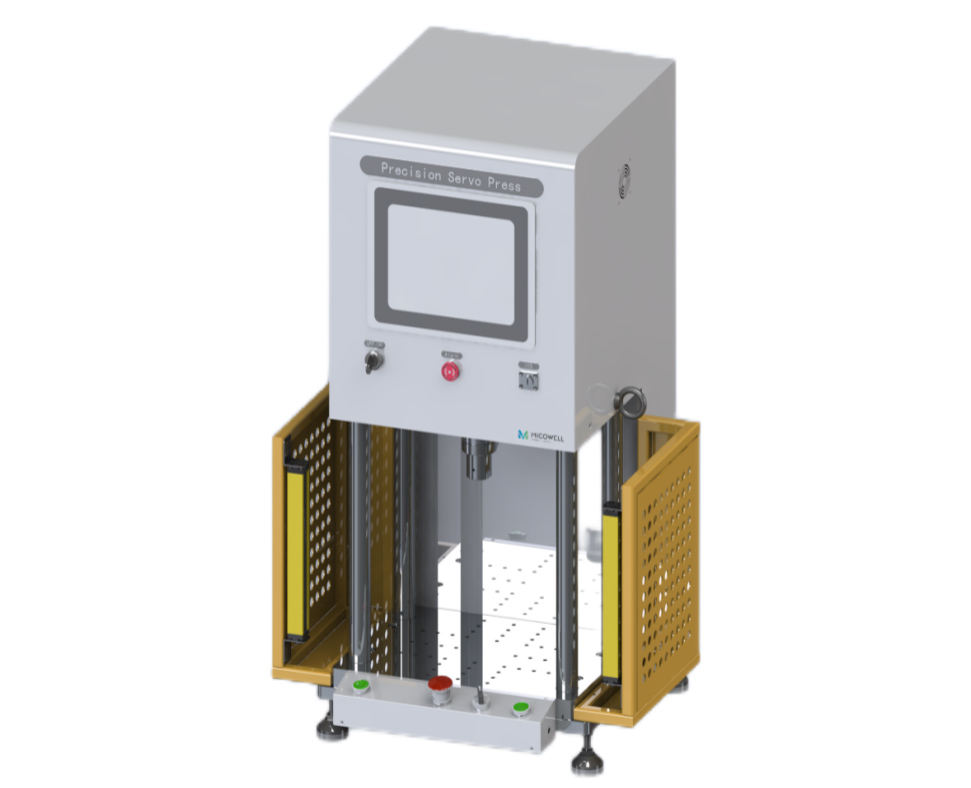

基于驅控一體的四柱型精密伺服壓力機參數
基于驅控一體版本的伺服壓力機俗稱精密型壓力機。伺服液壓機應用伺服電機驅動主傳動油泵,減少控制閥回路,對液壓機滑塊進行控制,適用于沖壓、模鍛、壓裝、校直等工藝。與普通液壓機比較,伺服驅動液壓機具有節能、噪聲低、效率高、柔性好、效率高等優點,可以取代現有的大多普通液壓機。伺服電機驅動高精度滾珠絲桿進行精密壓力裝配作業,能夠在壓力裝配作用中實現壓裝力與壓入深度的全過程閉環控制,從而實現在線質量管理的精密壓裝。伺服壓力機主機結構可分為C型、弓形、兩立柱和四立柱形式。
名稱 | 全閉環精密伺服壓力機 | 全閉環精密伺服壓力機 | 全閉環精密伺服壓力機 | 全閉環精密伺服壓力機 |
型號 | GTE-PM-P10-S200-T10 | GTE-PM-P20-S200-T10 | GTE-PM-P30-S250-T10 | GTE-PM-P50-S250-T10 |
推力(T) | 1 | 2 | 3 | 5 |
行程 | 200 | 200 | 250 | 250 |
位置精度 | ±0.01 | ±0.01 | ±0.01 | ±0.02 |
壓力精度 | 0.5%FS | 0.5%FS | 0.5%FS | 0.5%FS |
快進速度(mm/s) | 200 | 125 | 125 | 100 |
壓裝速度(mm/s) | 30 | 30 | 30 | 30 |
保壓時間 | 60 | 60 | 60 | 60 |
位移傳感器 | 1um | 1um | 1um | 1um |
工作臺 | 390*310 | 390*310 | 480*460 | 480*460 |
喉深/進深 | 265 | 265 | 270 | 270 |
設備外形 | 780*600*1945 | 780*600*2003 | 820*750*2051 | 820*750*2082 |
工作臺高度 | 1000 | 1010 | 934 | 934 |
供電形式 | 三相 AC380V | 三相 AC380V | 三相 AC380V | 三相 AC380V |
壓裝工藝過程通常由快進、探測、壓裝、保壓、回程五個動作構成:
伺服壓力機控制系統特點:
伺服壓力機軟件界面:

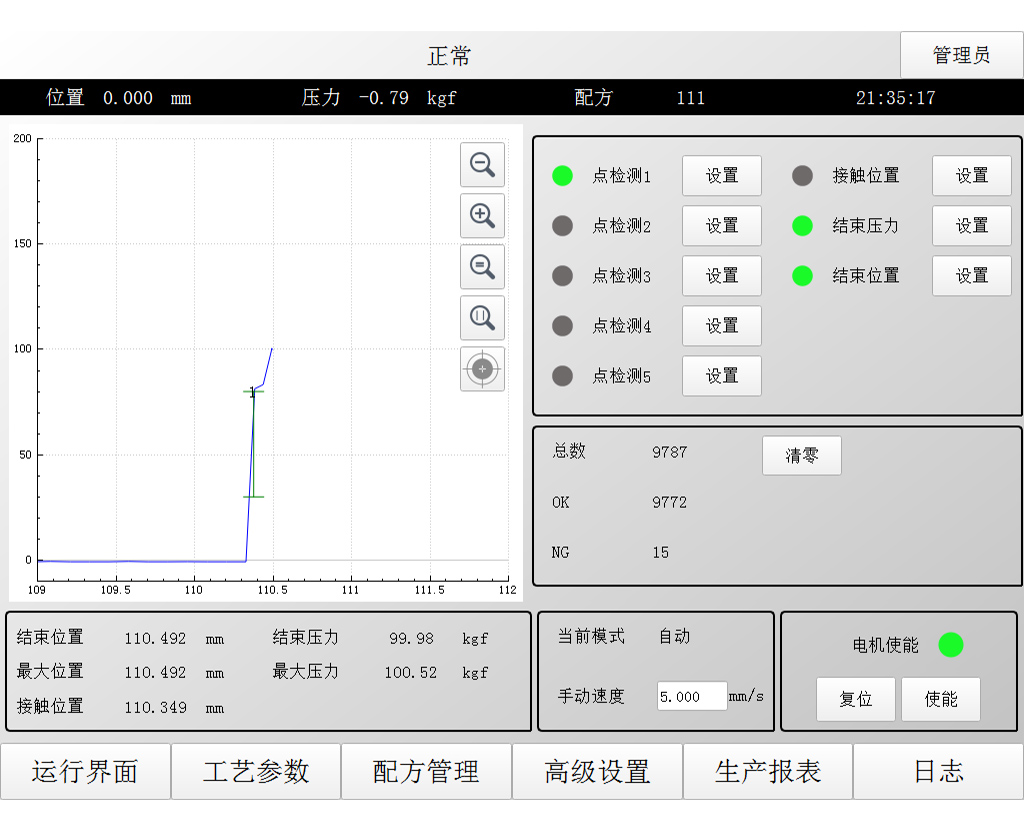

運行界面

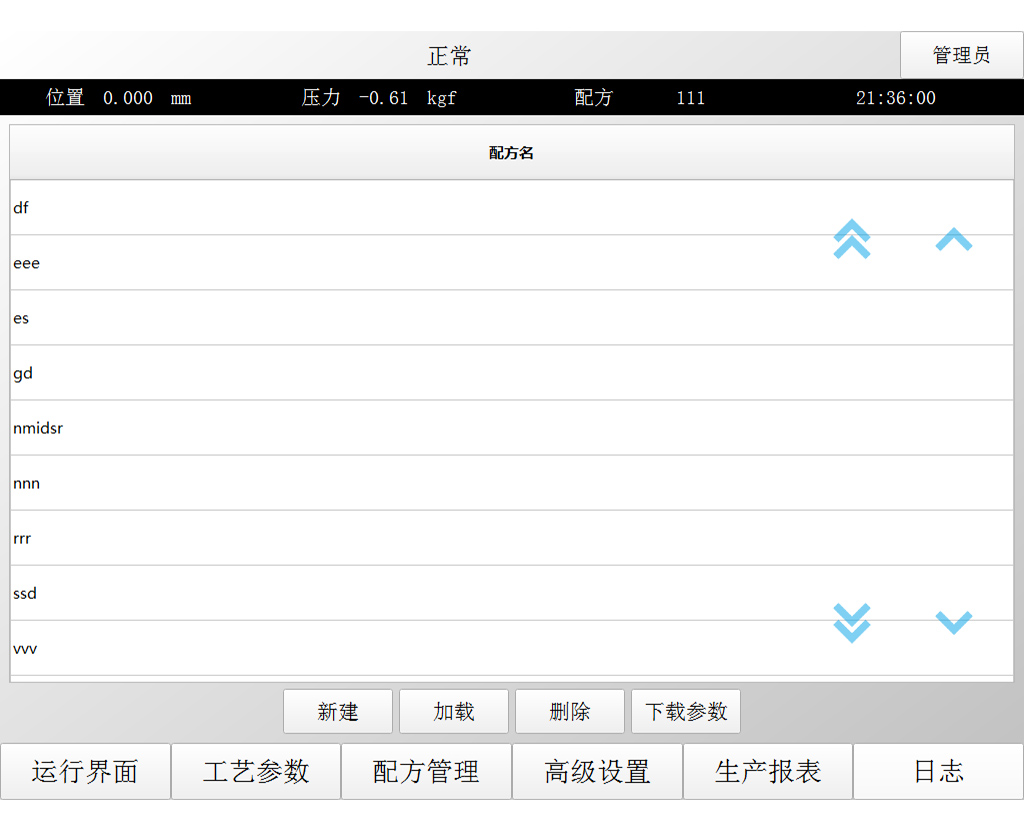

配方管理界面

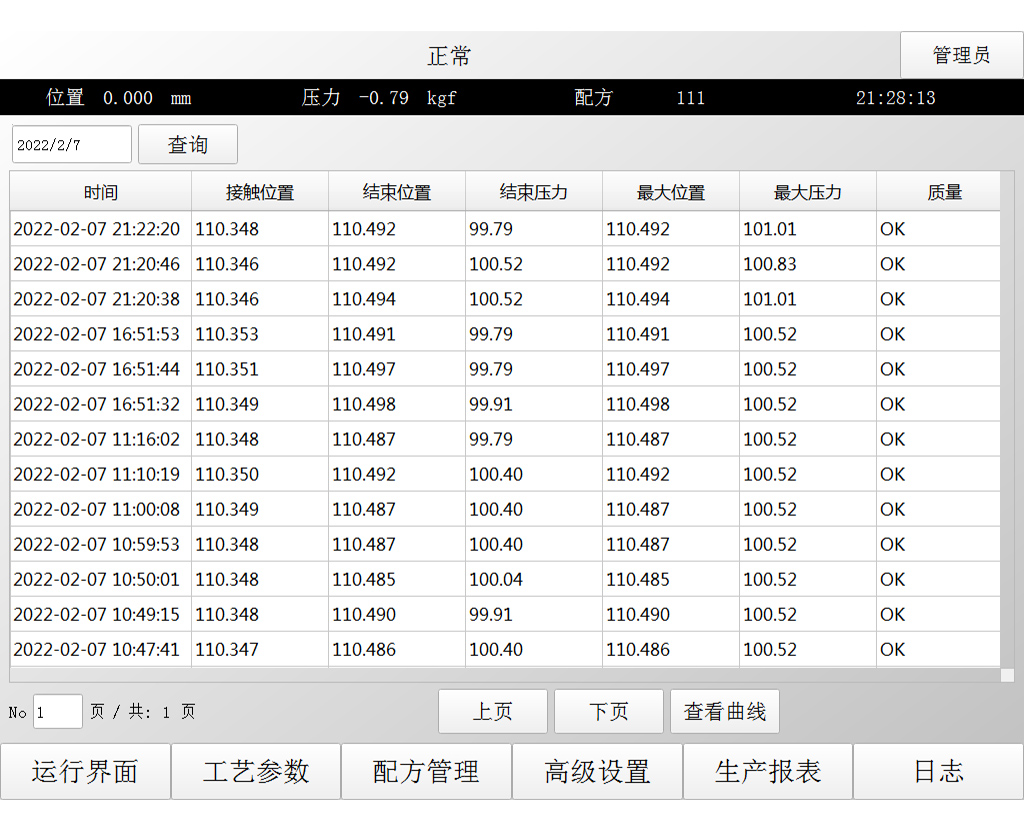

生產報表界面

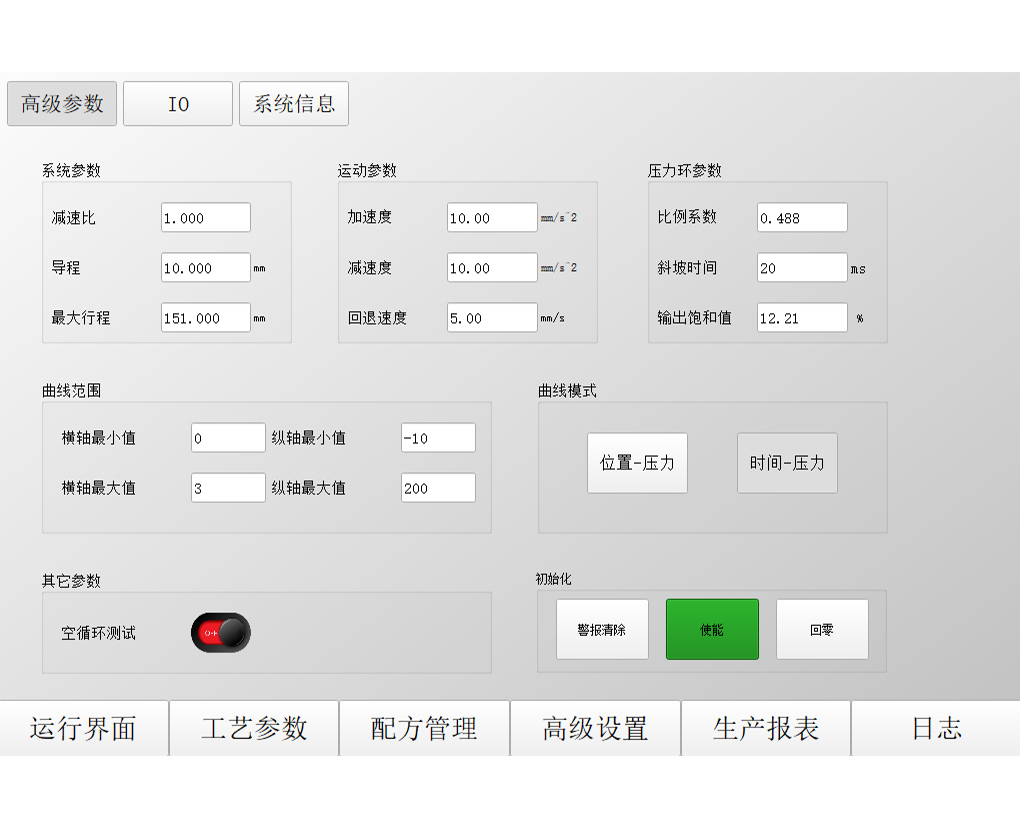

高級界面
