步進電機保持轉矩測試設備簡介：

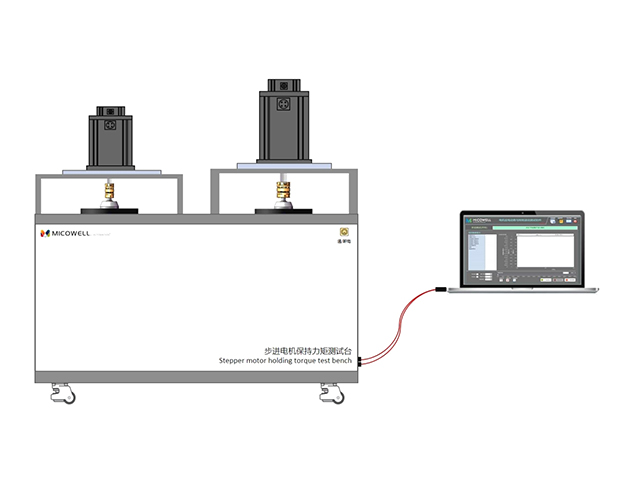

根據客戶需求主要是針對步進電機的最大靜力矩(保持力矩)的自動測試;自動記錄。針對該測試需求需采用步 進電機定制化測試系統。該系統由電機測試行業國際領先的麥珂威爾團隊精心打造的能客制化設備，設備具有使 用靈活，測試精準、穩定，操作安全方便等特點，且具有測試范圍寬廣、分析功能強大等優點，廣泛運用于各種 電機研發、檢測、質量認證、選型等電機測試行業，如航空、航天、軍事、民用、院校、科研機構等領域。 步進電機測試系統由伺服電機，精密減速機，扭矩轉速傳感器，工控機，角度傳感器，解碼板等組成。

測試項目介紹：

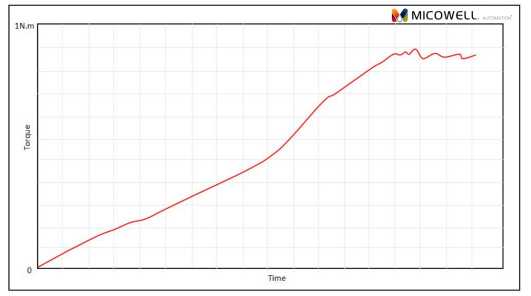

4.2.1 最大靜力矩(保持力矩) 國標定義：根據國標 GB/T 20638-2006 定義了步進電機保持轉矩：除非另有規定，電動機的保持轉矩應在溫室下 測量。給一相繞組或多相繞組通額定電流或施加規定電壓，并在試驗過程中保持不變，詳見注 2。用最簡單的方 式給電動機轉軸施加轉矩，并逐漸增加轉矩至轉軸連續旋轉。即使在恒定電流供電條件下，溫度身高時會引起轉 矩下降，應盡快讀取所有 數據。 注 1：由于設計因素，電動機轉軸由空載到峰值轉矩時旋轉角會產生變化，為了不影響測量精度，應確保加載設 備有足夠的旋轉余量以適應這些變化。 注 2：通常提供在各種端電壓下的保持轉矩。一般按額定輸入值的 25%;50%，75%，100%測量，測量結果應用曲 線表示。 測試方法：將被測電機安裝在測試部分 1 的工裝夾具上并連好測試臺，通過測試軟件控制電源給被測步進電機繞 組施加設定電流。同時控制負載電機處于轉速模式轉矩限制狀態下，該狀態可以通過調節扭矩輸出力矩控制負載 電機輸出軸輸出轉矩;同時可以通過角度編碼器或負載電機的編碼器來讀取 旋轉角度。系統逐漸增大輸出轉矩 直到被測電機轉軸連續旋轉。在這個過程中實時讀取扭矩轉速傳感器的值，并繪制成曲線。取最大值為最大靜力 矩。該測試建議測試被測電機輸出軸 0-360°取不小于 5 個點的測試結果。

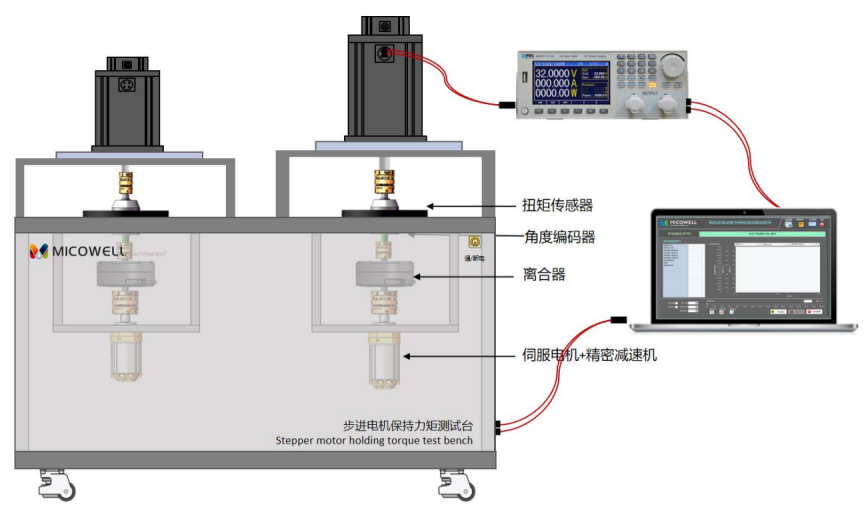

4.3. 原理框圖：

測試軟件根據設定控制電源給被測電機任意繞組實際設定的電流;同時控制伺服電機+精密減速機低速旋轉;逐 步給離合器增加電流，通過檢測角度編碼器的值來判斷步進電機是否旋轉。測量扭矩傳感器的扭矩值來判斷步進 電機轉軸連續旋轉時的力矩來定義為定位力矩。

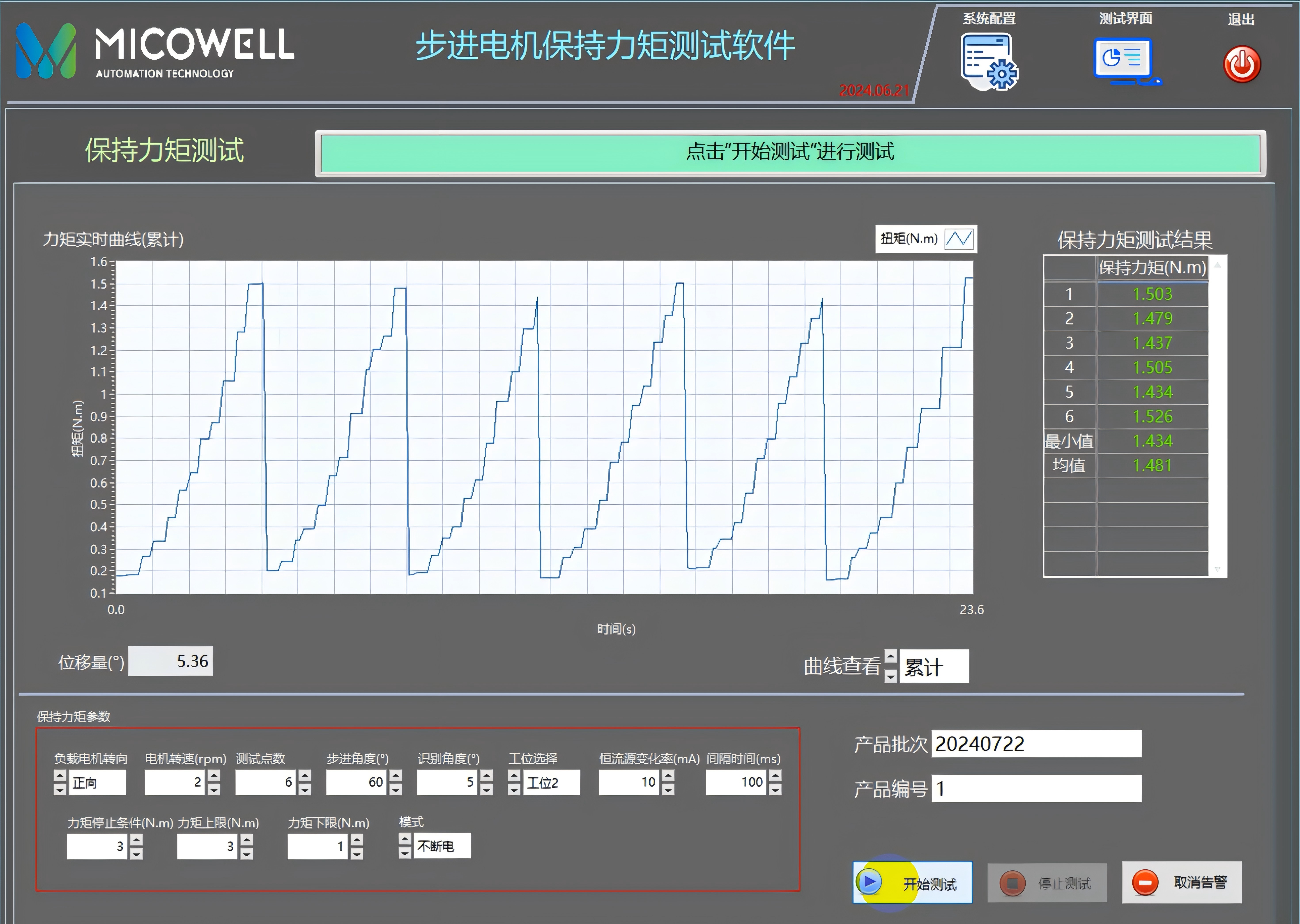

測試軟件：

步進電機測試系統是一款先進的，可在計算機(Windows 7/10)操作系統下進行數據采集的電機測試軟件。 MOTOR-TEST 測試軟件用 LABVIEW 編寫，具有特色的測試與圖形繪制功能，可以計算并顯示多個參數(扭矩，轉速， 輸出功率，角度，轉向等)。能測試種類繁多的各式電機。憑借友好的用戶界面，它所產出的測試數據可以儲存 顯示并易于轉換為表格。能夠進行扭矩開環，扭矩等閉環控制，它可以根據客戶要求進行訂制。
