基于磁滯測功機加載的電機性能測試臺產品概述：

電機綜合性能測試系統是測功機加載的電機性能測試系統，系統可用于新能源汽車、伺服機器人電機、無刷電機及其他各種電機及驅動器綜合特性測試。系統具有使用靈活，測試精準、穩定，操作安全方便等特點，且具有測試范圍寬廣、分析功能強大等優點，廣泛運用于各種電機研發、檢測、質量認證、選型等電機測試行業，如航空、航天、軍事、民用、院校、科研機構、機器人伺服等領域。電機綜合性能測試系統是一款先進的，可在計算機(Windows 7/10)操作系統下進行數據采集并模擬各種工況的電機測試設備。電機綜合性能測試系統由測功機、測功機控制器、功率分析儀、被測電機供電電源等組成。測功機測控系統以上位機測試軟件為核心，利用軟件通過通訊對測功機進行加載控制，同時采集機械信號(扭矩;轉速;轉向;輸出功率);通過與功率分析儀通訊讀取電參數(母線電壓;母線電流;輸入功率;UVW電壓;UVW電流等)。通過控制計算機完成電機測試系統試驗臺的控制、連鎖、操作以及故障診斷。通過以太網將控制計算機的輸出傳至數據處理計算機進行數據處理。

磁滯電機性能測試臺可以根據不同的配置來測試不同的電機如直流有刷電機，直流無刷電機；交流串激電機等。一般應用于測試功率在14KW以下，扭矩在56N.m以下，轉速在30000rpm以下的電機或電機驅動測試。加載穩定，基本無轉矩波動，慣量小。使用壽命長，靠磁場制動，轉子與定子無接觸，唯一接觸的是軸與軸承，基本無需維護。適應范圍廣，適用低到中高轉速電機的測試，可以測試被測電機從空載到堵載的全過程測試。精度高，扭矩測量精度可達0.2-0.5%F.S ； 轉速測量精度可達0.1%F.S

磁滯電機性能測試臺功能特點：常規參數測量(根據客戶選定)

• 適用對象：直流電機、交流電機、步進電機、伺服電機、有刷電機、無刷直流電機、減速電機等；
• 電量參數：電壓、電流、輸入功率、功率因素等；
• 機械參數：轉速、扭矩、輸出功率、轉向、振動、溫升；
• 其他參數：效率、壽命、對拖、加載；
• 應用行業：機器人關節電機、白色家電、無人機電機、汽車配件電機、電動工具、智能家居、機器人電機；

負載特性測試：

• 功能介紹：電機驅動系統帶動實際的負載運行時其受到的力矩不是恒定不變的，為了測試這種情況，給被測電機加載扭矩來模擬現場工況。
• 測試目的：試驗的目的是確定電機在不同負載的情況下，電機的電壓、電流、轉速、輸出功率、功率因素、效率等參數是否在設計范圍內。

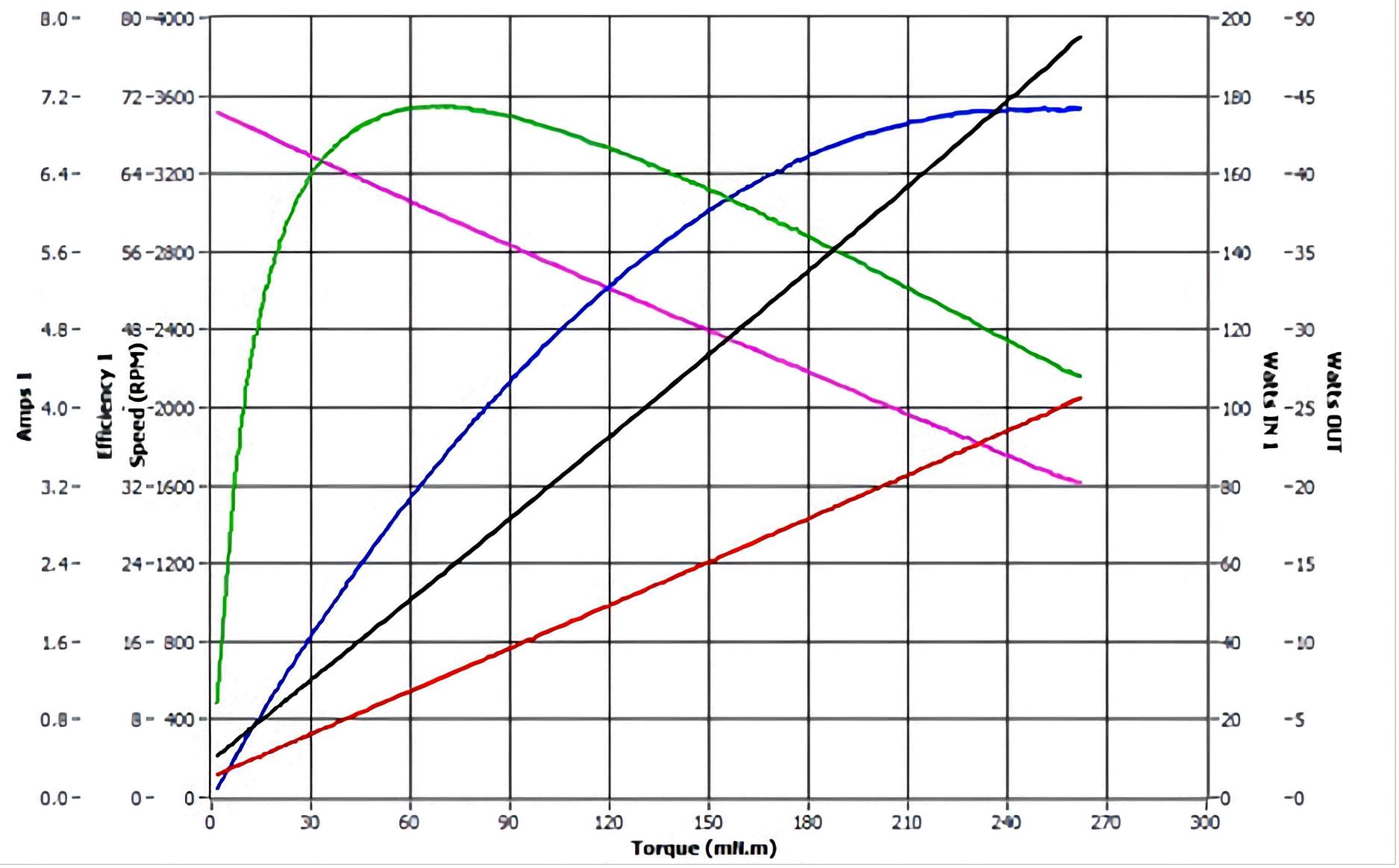

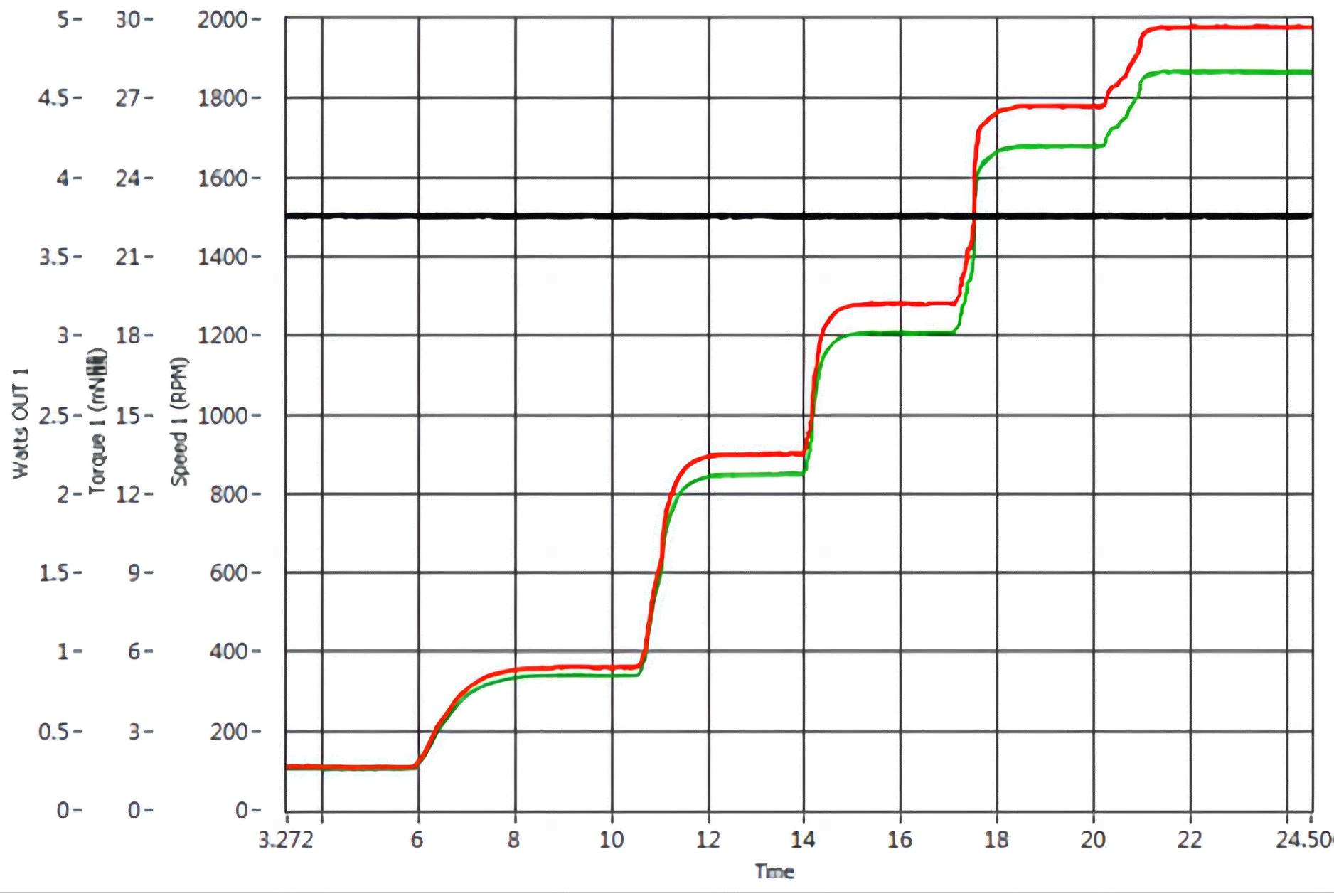

• 測試方法：利用測功機給電機加載來測取其轉矩、轉速等參數并聯合電量參數進行測試。轉矩轉速特性，轉矩轉速曲線是通過工控機軟件自動測試且描繪出響應的曲線，驅動電機、驅動器、系統效率的測量主要依賴于高精度功率分析儀以及測功機，通過工控機軟件自動測量且會以報表的形式自動給出。

全程自動測試

定點扭矩/轉速測試

手動加載測試

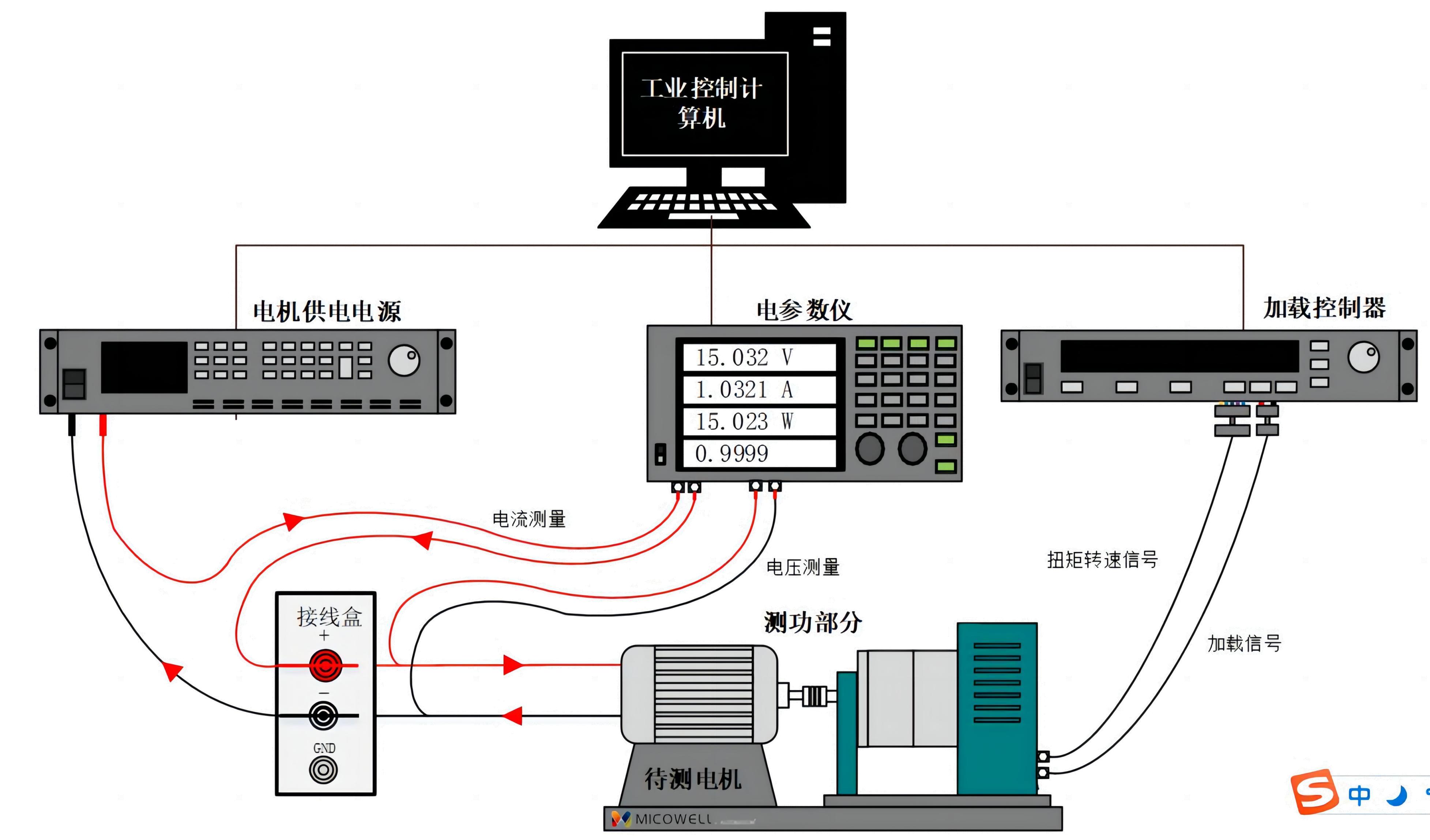

磁滯電機性能測試臺原理解析：附圖

電機綜合性能測試系統從原理上來分析，可以分為三大類，一個是數據采集部分;一個是加載控制部分;一個是輔助部分。數據采集部分可以分為兩部分，電信號采集與機械信號采集。其中電信號可分為被測產品控制器的母線電壓、電流、輸入功率，被測產品控制器輸出端及被測產品電機輸入端的電壓(UV;UW;VW)、電流(UV;UW;VW)、輸入功率(UV;UW;VW)，頻率等。機械信號包含了被測電機輸出的扭矩、轉速等。他們都可以通過功率分析儀配合電流互感器來測量?？刂撇糠种饕怯杉虞d控制器、測功機、控制電柜等組成可以通過軟件來控制測功機配合扭矩轉速傳感器來做扭矩或轉速開閉環控制。也可以通過控制電柜給系統做各種軟硬件保護。輔助部分是根據實際需求來如冷卻裝置、振動傳感器、溫度傳感器等來輔助測試，此項根據實際需求來選配.

基于有刷電機加載測試原理框圖

基于無刷電機加載測試原理框圖
