步進電機牽入牽出測試系統簡介

針對步進電機牽入力矩與牽出力矩的測試方法在國標GBT 20638-2006中有明確定義了4種測試方法分別是磁粉制動器+扭矩傳感器方法;測功機測試方法;用繩和彈簧秤測試方法;用繩和雙彈簧秤測試方法。其中4種方法都具備一定的針對性，前兩種方法因?yàn)檗D(zhuǎn)動慣量的問題不能測試量程小的步進電機;后兩種方法不能測試量程大的步進電機，且測試繁瑣，需要手動記錄數據等。針對小量程的步進電機我司開發出一種針對中小型步進電機牽入牽出力矩的測試設備，可實現一鍵測量，自動出結果與曲線解決測試繁瑣以及人工帶來的數據誤差問題。根據客戶需求主要是針對步進電機的最大靜力矩(保持力矩)、定位力矩(斷電保持力矩)最大靜力矩(保持力矩)、定位力矩(斷電保持力矩)、輸出力矩(矩頻特性)、啟動力矩(牽入力矩)、步距角及步距角誤差、最高空載啟動頻率和運行頻率的自動測試;自動記錄。針對該測試需求需采用步進電機定制化測試系統

步進電機牽入/牽出轉矩測試設備的外觀參考，該設備主要由力傳感器;工裝夾具;單軸機器人;無張力牽引繩;滑輪;高精度磁性編碼器等組成。固定好被測步進電機，將滑輪(滑輪裝好了平面磁鐵)鎖在電機輸出軸上，將無張力牽引繩纏繞在連接到測試電機軸上的滑輪上，其兩端都連接到兩個傳感器的掛鉤上。當軟件控制被測電機旋轉并控制單軸機器人移動傳感器時，扭矩則通過滑輪加載到被測試電機上。通過軟件實時記錄兩個力傳感器的值以及磁性編碼器的轉速，直到被測電機失步，通過公式計算出扭矩。取最大的扭矩為步進電機該頻率段的牽出扭矩。按照此方法控制被測電機在不同頻率(轉速)下來測量出不同頻率下的牽出扭矩并繪制出曲線。

測試參數：

T : 被測電機的扭矩T (mN.m)=(F1-F2)× (D1+D2)/2

F1: 固定傳感器的力(N)

F2: 移動傳感器的力 (N)

D1: 滑輪的直徑

D2: 無張力牽引繩的直徑

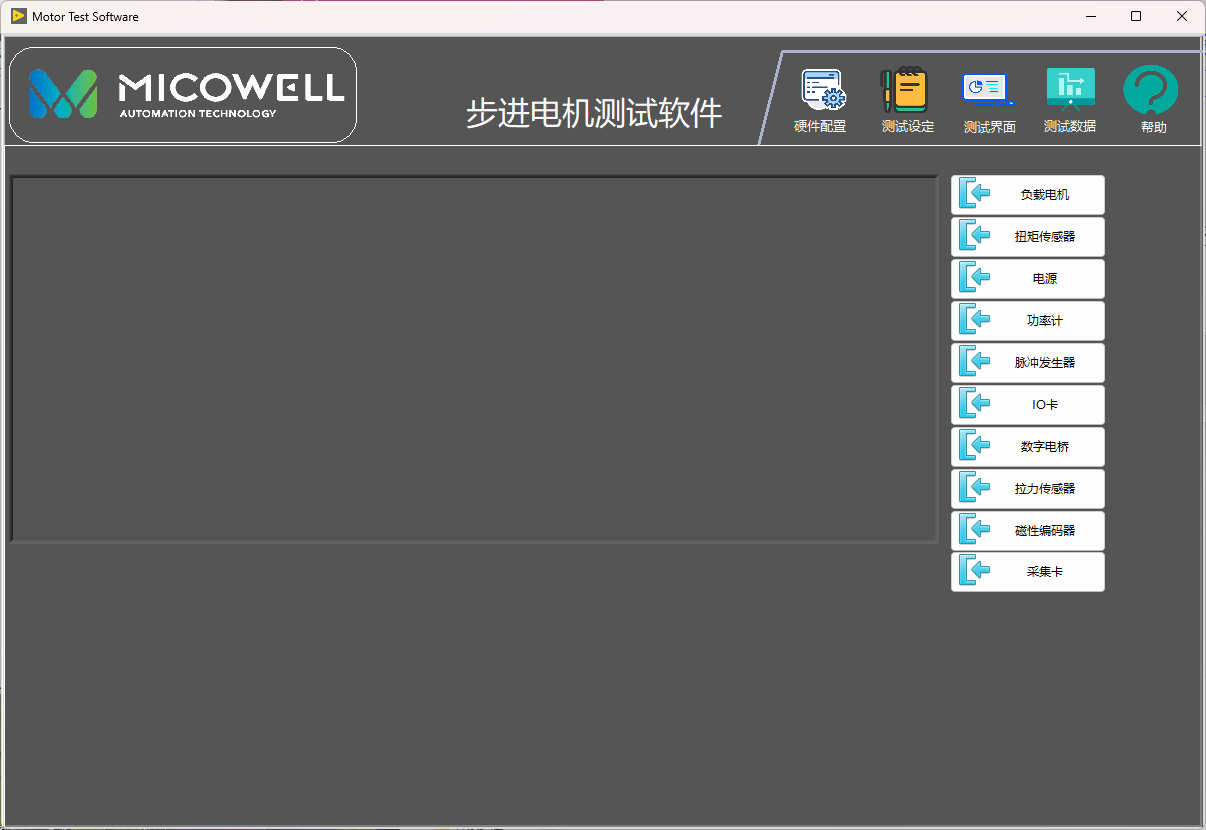

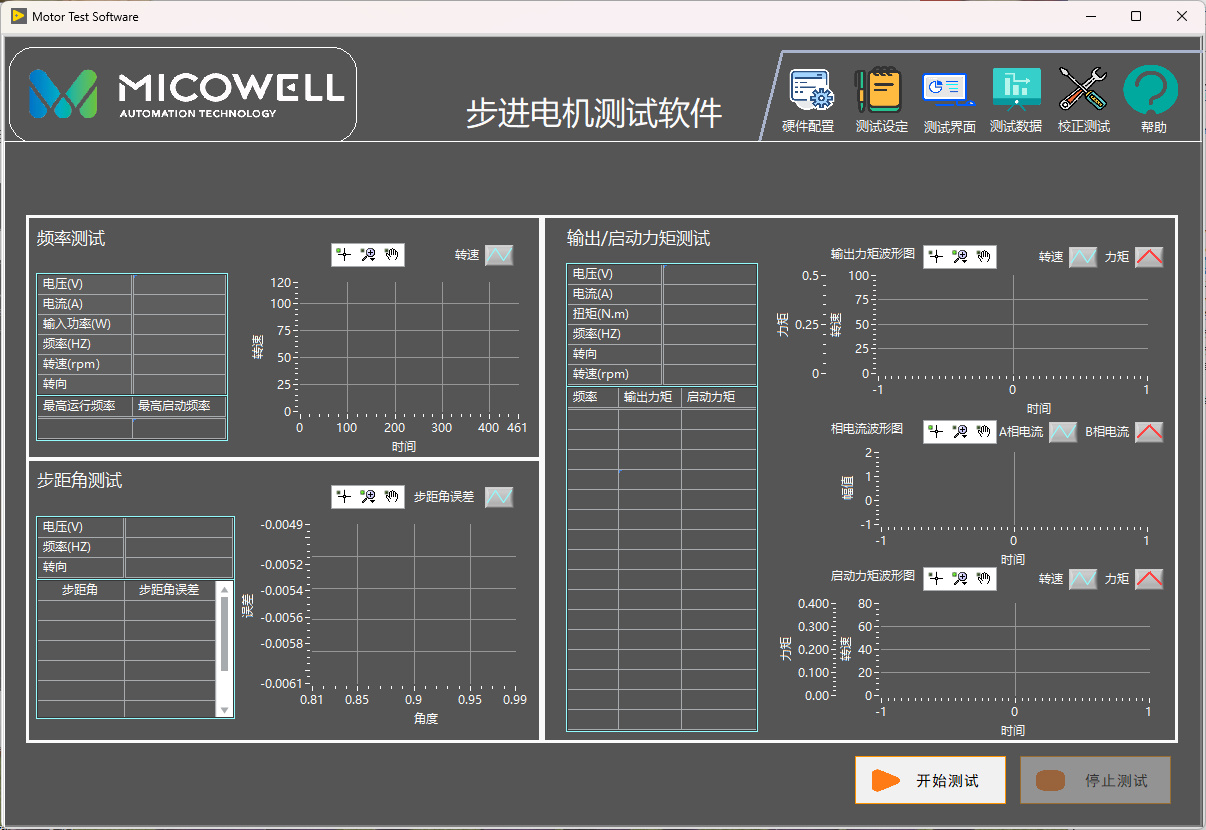

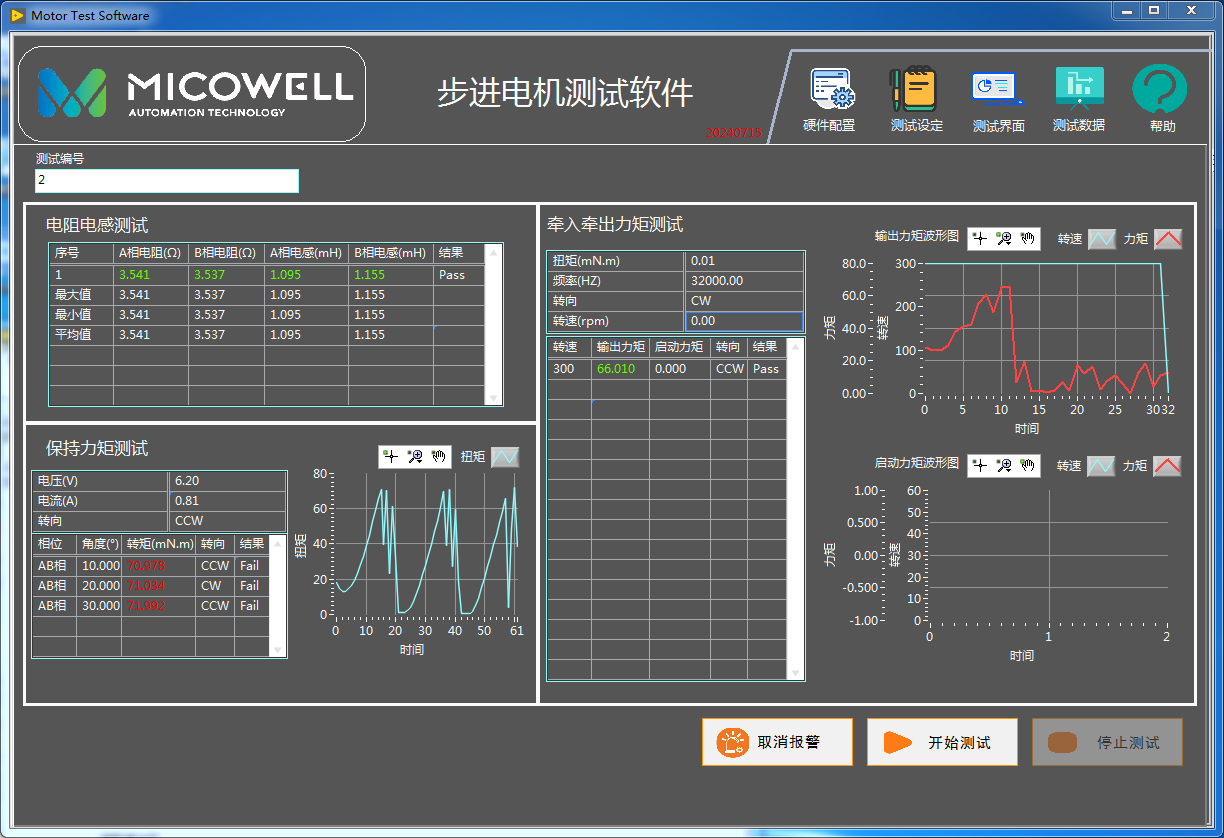

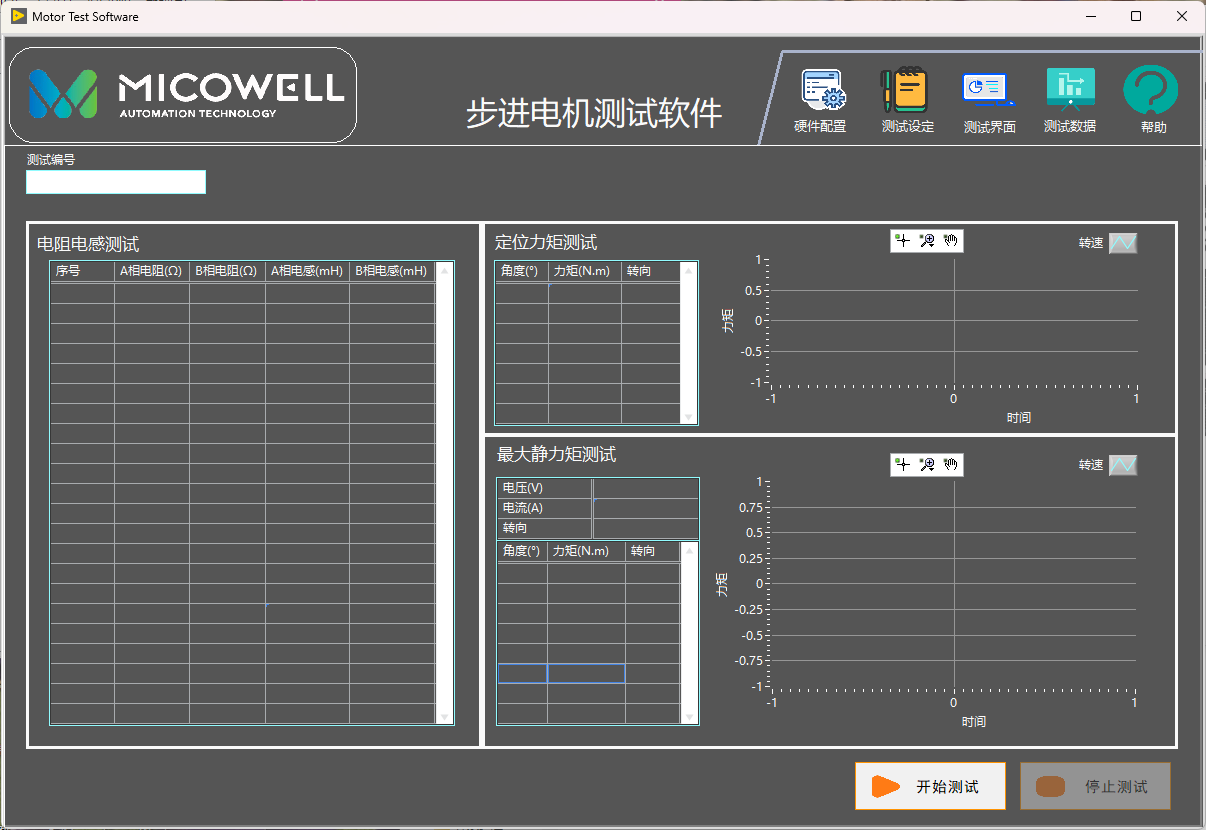

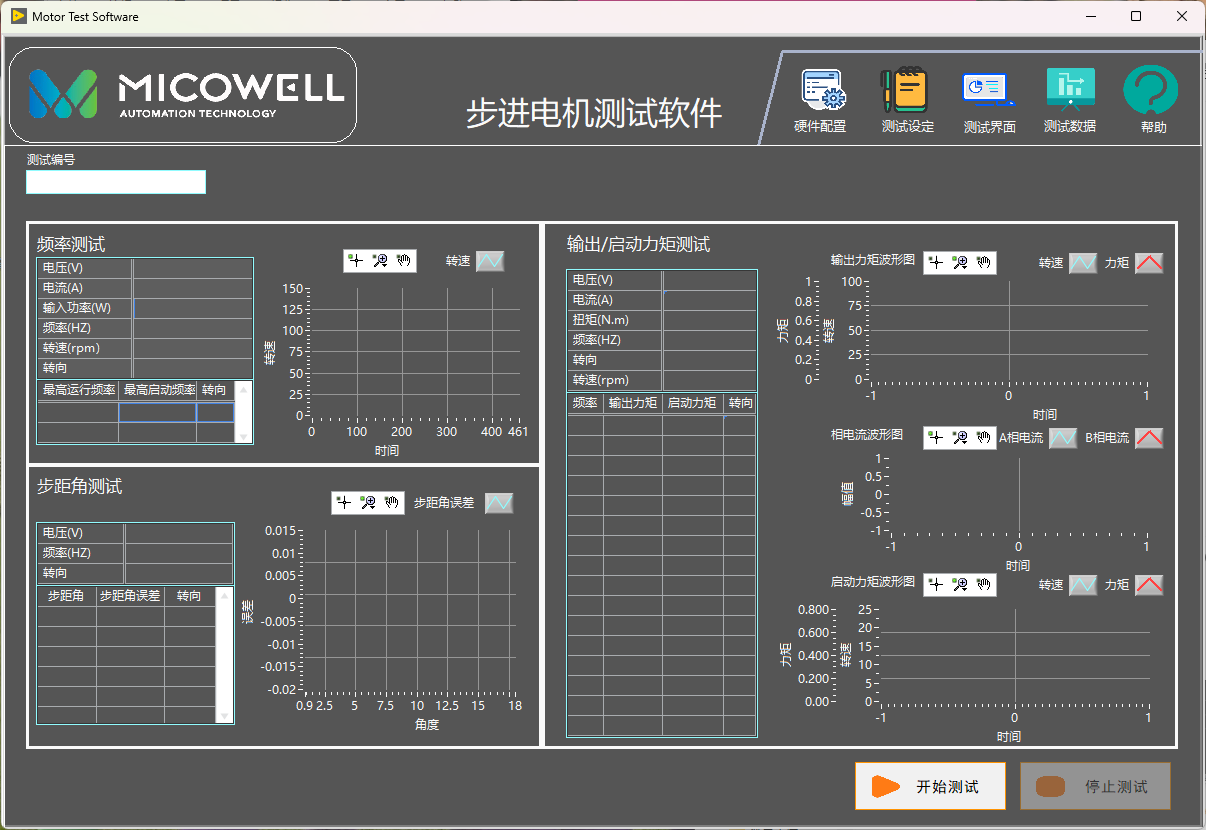

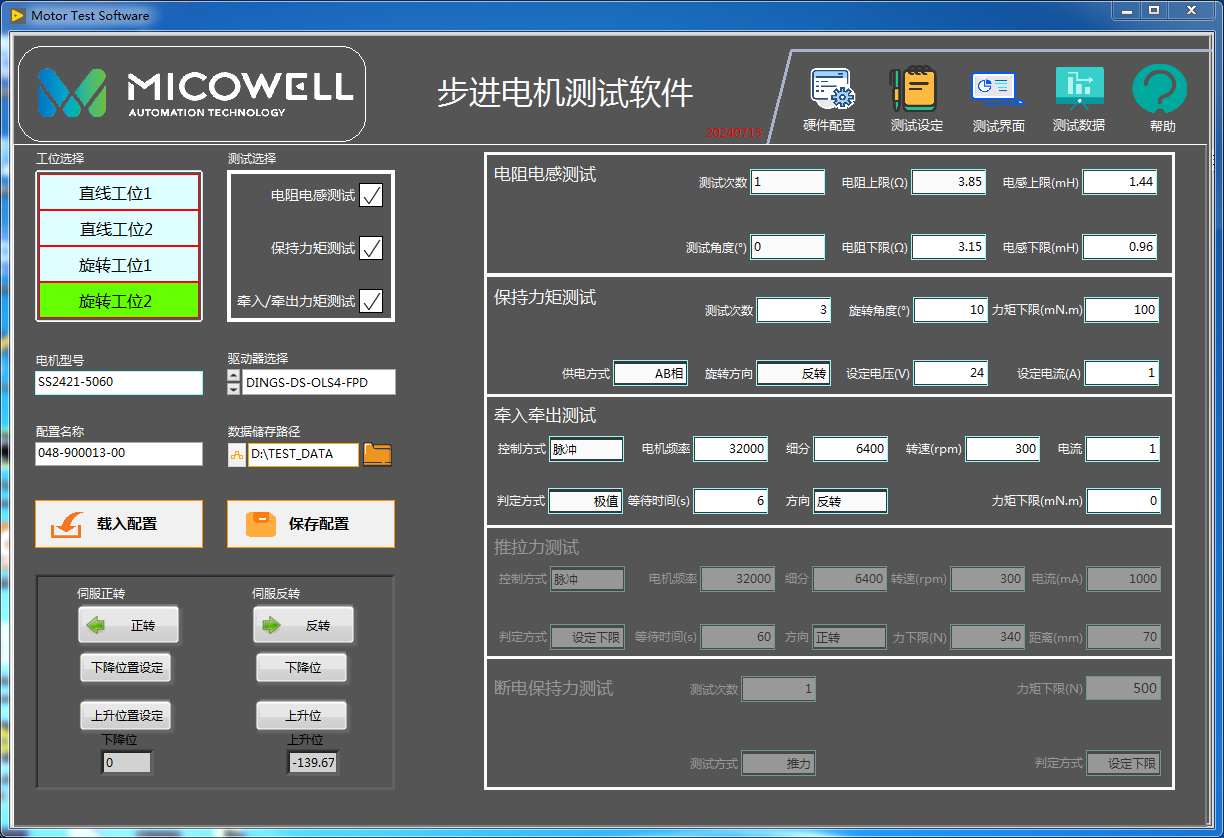

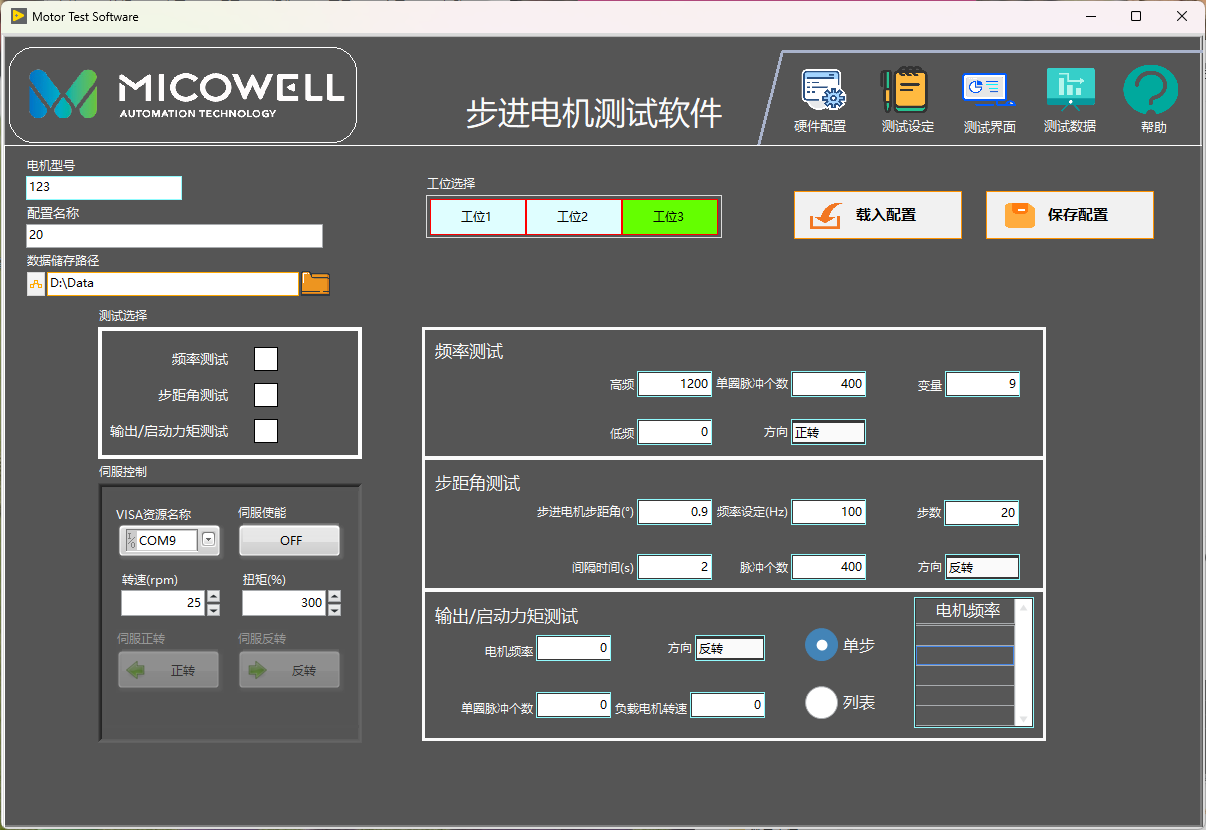

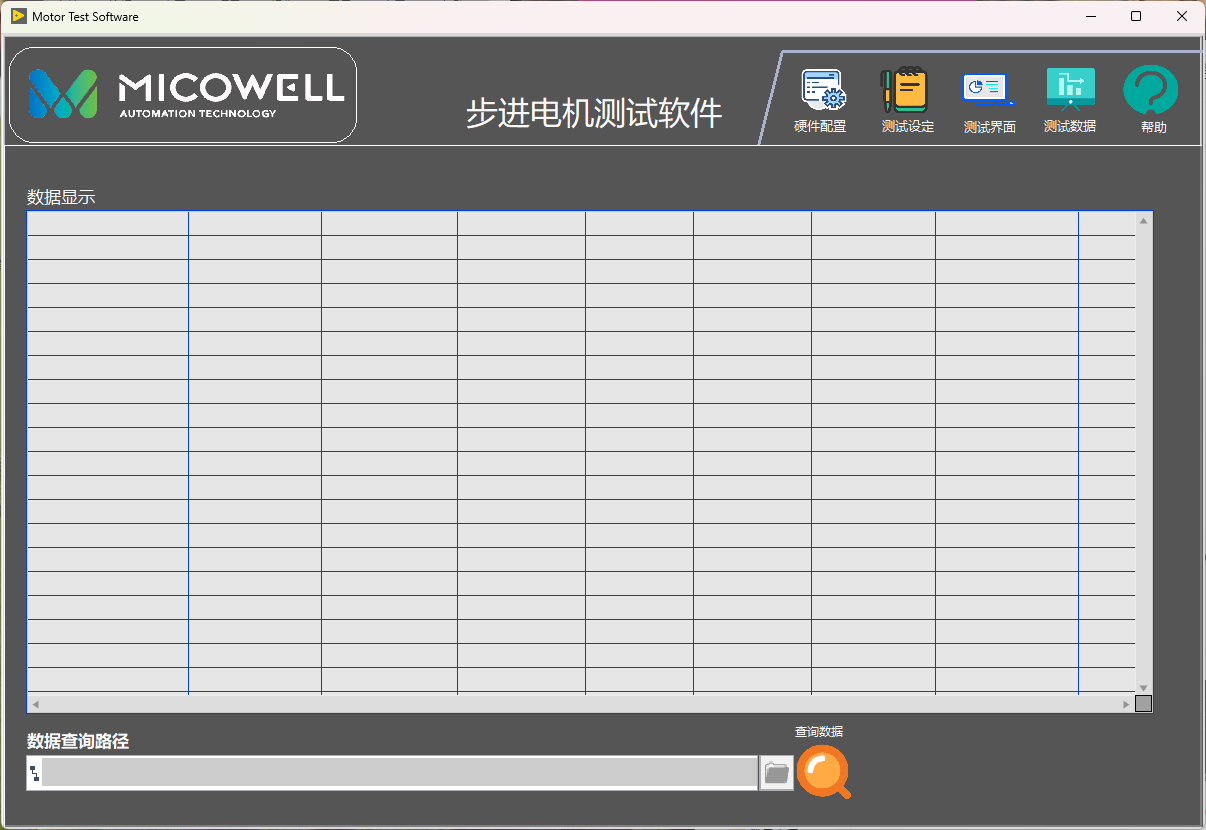

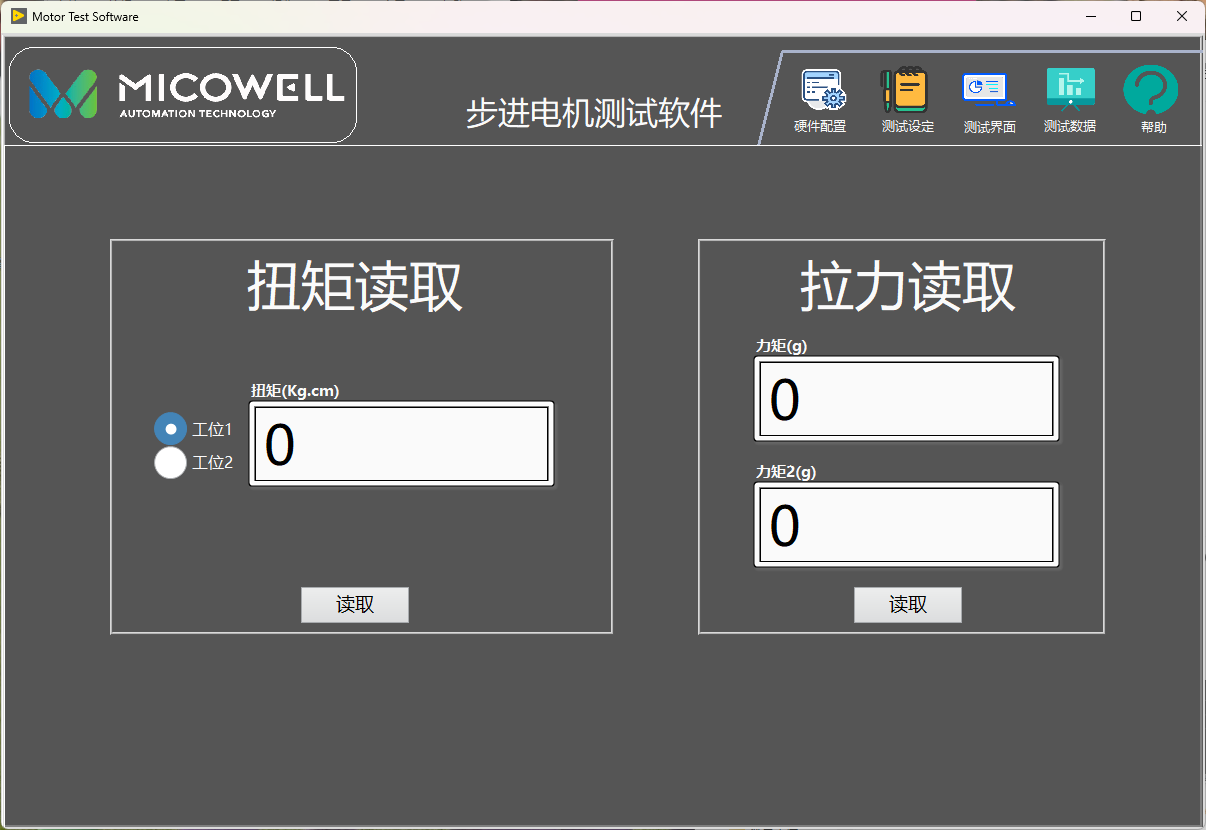

測試軟件界面：

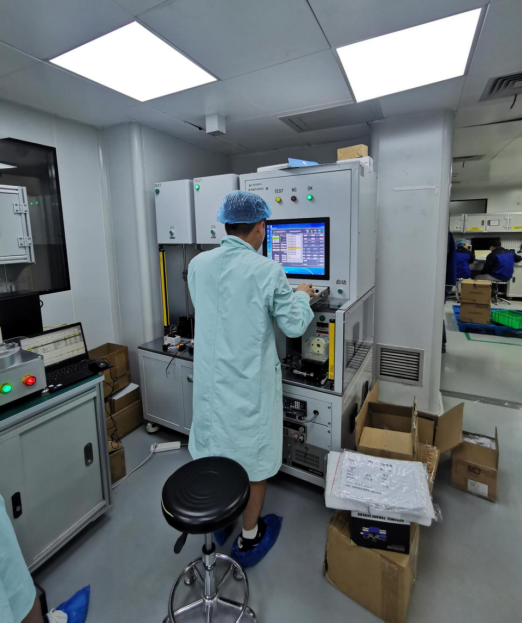

現場應用案例：
