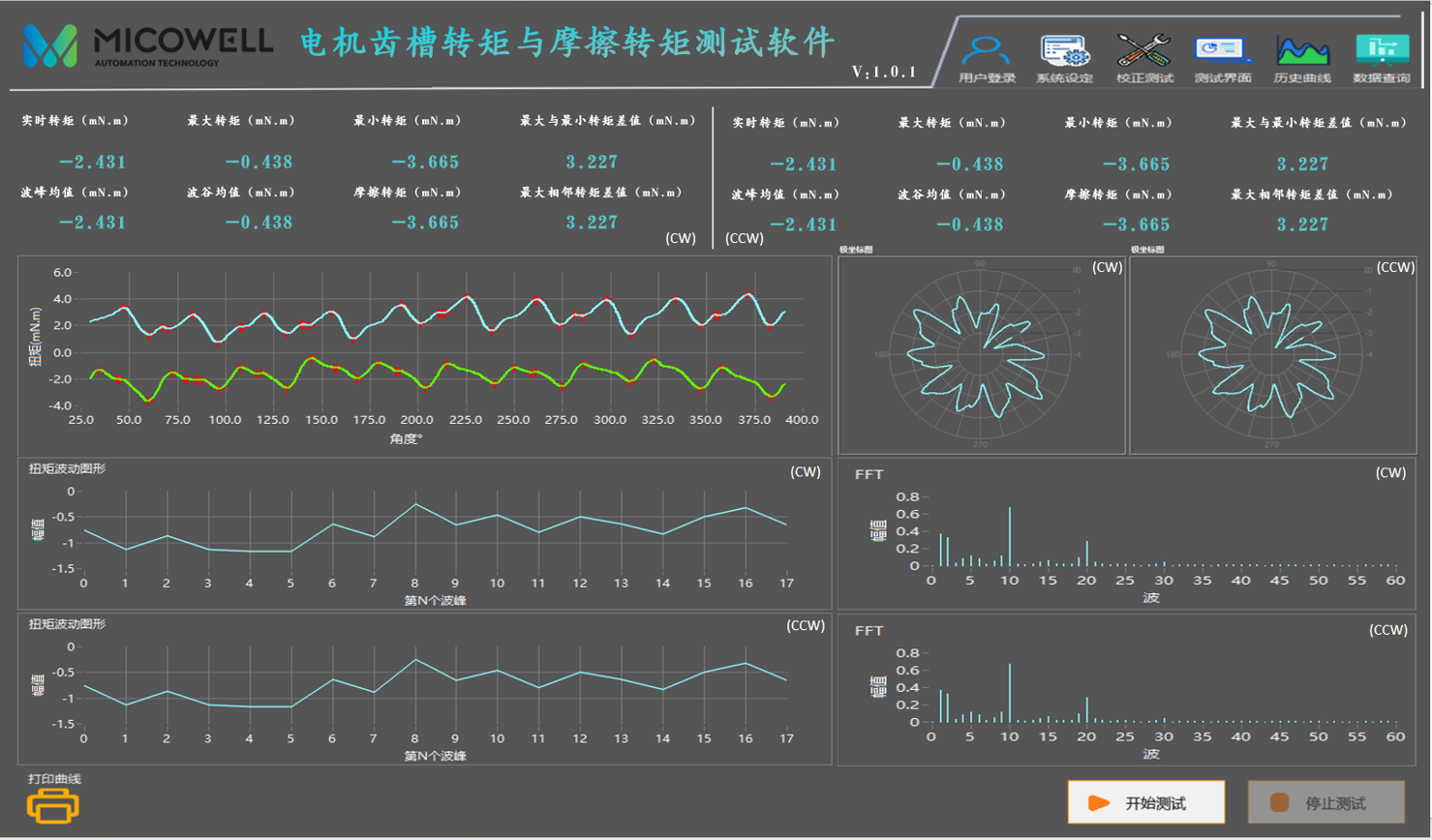

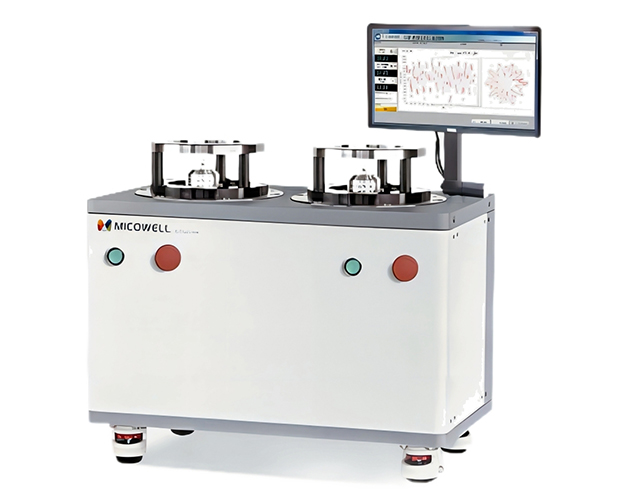

齒槽轉矩測試系統是一個獨立的測試系統，用于控制和測量齒槽轉矩和摩擦轉矩。該測試系統包括一個精密減速電機，一個高精度的微型扭矩傳感器，一個內置的安全離合器，以避免不正當使用時的過載誤操作。減速電機驅動被測電機在低速下運行，轉速從0.5到20rpm可選， 同時獲取與角度位置相關的齒槽轉矩。標準機型的扭矩測量范圍最大為10N?m(取決于選用的扭矩傳感器量程)。Windows可執行軟件控制系統并顯示獲得的數據。它提供精確的齒槽轉矩峰值測量，并顯示角度-扭矩圖或極坐標圖以及FFT分析。該軟件允許存儲測量數據，并提供性能數據的比較，對比多達5個圖形。軟件可以載入歷史數據生成齒槽轉矩曲線，并自定義開始角度和結束角度。測試過程數據可保存為EXCEL文件或TXT文本文件。為了更好的精度和功能控制，該軟件包括一個電機位置調整程序，以便校正(測試樣機必須不連接到系統)。 作為一個獨立的系統，只需要220-240伏交流供電。USB接口可以直接連接設備到安裝軟件的PC機。它安裝在一個帶定位孔的底板上，電機夾具可以安裝在這個底板上。垂直安裝支架可供選擇，允許在垂直位置安裝系統，特別推薦用于非常低的測量值。麥珂威爾的齒槽轉矩系統軟件可以自定義測試的轉向， 無論是CW還是CCW還是雙向檢測，都可以通過軟件自動完成測試。并根據設定的上下限來判定電機合格或不合格。

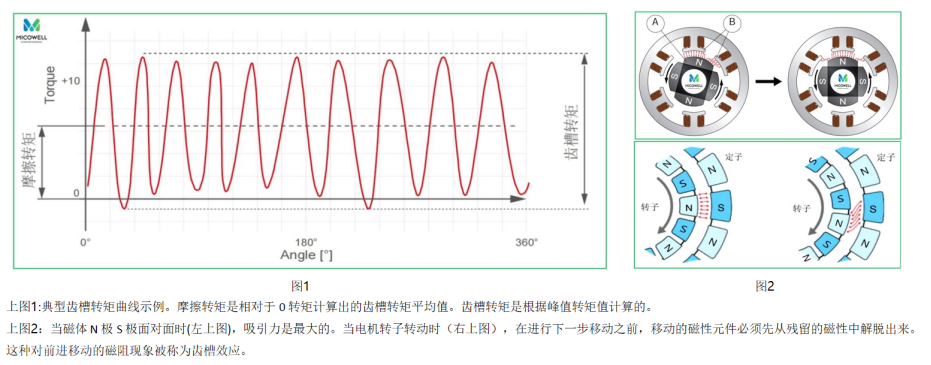

在現代工業領域中，電機作為核心驅動部件，發揮著至關重要的作用。而齒槽轉矩是電機性能的一個重要指標，它直接影響著電機的運行穩定性和噪聲水平。牽引轉矩或制動轉矩是永磁電機的一個重要參數，特別是在永磁伺服電機系統中。永磁電機的制動轉矩由齒槽轉矩和摩擦轉矩組成。齒槽轉矩是由未通電時電機內磁極對齒槽(鋼結構)的吸引力/相互作用力產生的。它是永磁電機的重要參數之一，也是引發電機轉矩脈動、振動和噪音的原因。一般來說，齒槽轉矩隨轉子位置的變化而變化，一般由其相鄰的峰對峰(p-p) 值來定義。摩擦轉矩則歸因于機械裝配問題，如軸承阻力，裝配公差，或永磁直流電機(PMDC)的碳刷摩擦。摩擦轉矩通常用其平均值來測量表示。

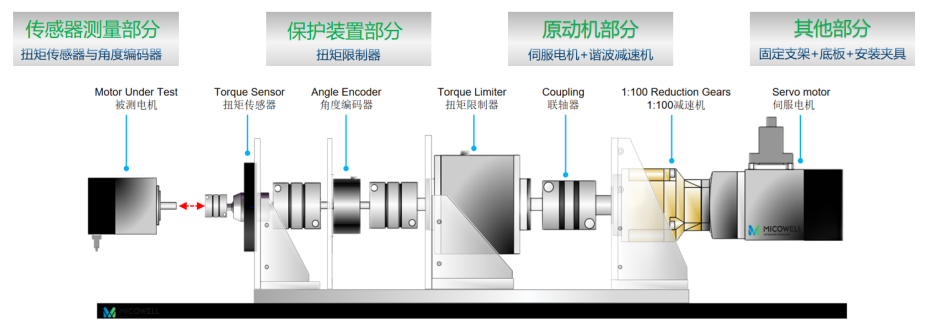

設備的組成

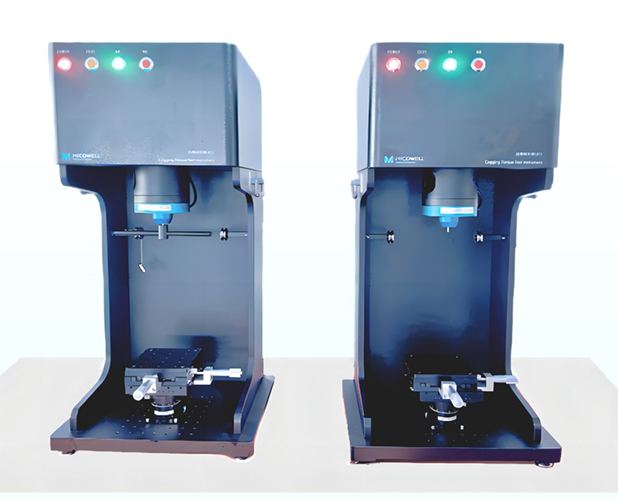

我們團隊研發的電機齒槽轉矩測試設備。在永磁電機樣機完成之后，應進行齒槽轉矩的測試，以判斷齒槽轉矩理論計算方法的正確性、誤差的大小、是否有效。齒槽轉矩的標準測試裝置如下圖所示。它由原動機部分來驅動 永磁電機轉子，由安裝在連接軸上的扭矩傳感器與角度編碼器來測量轉矩與角度?？梢赃B續測量很多轉子位置的齒槽轉矩，可以得到轉矩同轉角的關系曲線波形等。當然有很多小規模的微型電機廠都采用手工的方法來測量電機的齒槽轉矩。其具體方法是，將電機定子固定在可旋轉的臺架上，在電機軸上固定一個徑向的桿，在桿的末端施加砝碼，調節砝碼的數量，當徑向桿水平時，對應的砝碼扭矩就是該轉子位置的齒槽轉矩。轉動臺架，可以測得不同轉子位置的齒槽轉矩。此方法就不在我們介紹范圍內。
