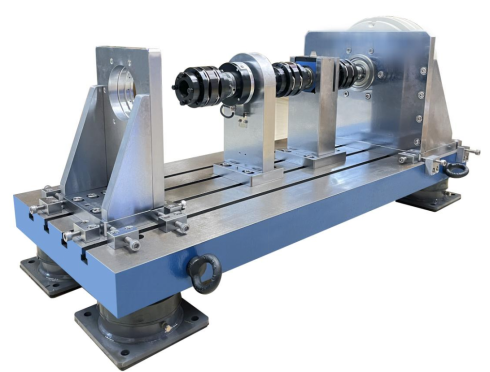

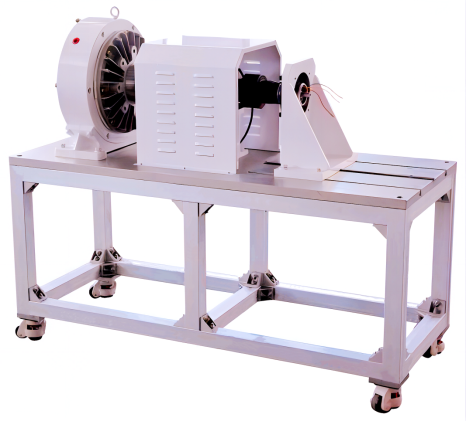

機器人關節電機測試設備

設備簡述

    測試針對機器人關節的力矩測試主要是利用安裝到工業控制計算機里的軟件通過IO卡控制繼電器的通斷從而控制交流接觸器將被測產品供電電源的輸出接通到被測產品輸入端,同時通過通訊使得供電電源輸出相對應的電壓讓被測產品上電。此時用戶工程師通過自備的軟件控制機器人關節運轉,運轉完成后工程師通過操作測試軟件控制加載控制器從而控制測功機給被測產品施加負載,并同時讀取電參數儀采集被測產品直流母線的電壓;電流;輸入功率和加載控制器采集的扭矩;轉速;輸出功率;轉向,并通過計算公式算出效率。也可以通過讀取角度傳感器的信號來測試機器人關節在不同負載下的重復定位精度。其中可以測試很多測試項目包含了效率測試(減速器)、扭轉剛度測試、背隙測試、啟停轉矩測試、空載摩擦測試、傳動精度測試等。
/public/uploads/images/20240816/fb7d256e653f4e42ed9a723a9bc03a47.jpg
/public/uploads/images/20240816/fb7d256e653f4e42ed9a723a9bc03a47.jpg
/public/uploads/images/20240816/fb7d256e653f4e42ed9a723a9bc03a47.jpg
/public/uploads/images/20240816/fb7d256e653f4e42ed9a723a9bc03a47.jpg
/public/uploads/images/20240816/fb7d256e653f4e42ed9a723a9bc03a47.jpg
/public/uploads/images/20240816/fb7d256e653f4e42ed9a723a9bc03a47.jpg
/public/uploads/images/20240816/fb7d256e653f4e42ed9a723a9bc03a47.jpg
/public/uploads/images/20240816/fb7d256e653f4e42ed9a723a9bc03a47.jpg
/public/uploads/images/20240816/fb7d256e653f4e42ed9a723a9bc03a47.jpg
/public/uploads/images/20240816/fb7d256e653f4e42ed9a723a9bc03a47.jpg
/public/uploads/images/20240816/fb7d256e653f4e42ed9a723a9bc03a47.jpg
/public/uploads/images/20240816/fb7d256e653f4e42ed9a723a9bc03a47.jpg
/public/uploads/images/20240816/fb7d256e653f4e42ed9a723a9bc03a47.jpg
/public/uploads/images/20240816/fb7d256e653f4e42ed9a723a9bc03a47.jpg
/public/uploads/images/20240816/fb7d256e653f4e42ed9a723a9bc03a47.jpg
/public/uploads/images/20240816/fb7d256e653f4e42ed9a723a9bc03a47.jpg
詳情信息

機器人關節電機測試設備簡介:



測試針對機器人關節的力矩測試主要是利用安裝到工業控制計算機里的軟件通過IO卡控制繼電器的通斷從而控制交流接觸器將被測產品供電電源的輸出接通到被測產品輸入端,同時通過通訊使得供電電源輸出相對應的電壓讓被測產品上電。此時用戶工程師通過自備的軟件控制機器人關節運轉,運轉完成后工程師通過操作測試軟件控制加載控制器從而控制測功機給被測產品施加負載,并同時讀取電參數儀采集被測產品直流母線的電壓;電流;輸入功率和加載控制器采集的扭矩;轉速;輸出功率;轉向,并通過計算公式算出效率。也可以通過讀取角度傳感器的信號來測試機器人關節在不同負載下的重復定位精度。其中可以測試很多測試項目包含了效率測試(減速器)、扭轉剛度測試、背隙測試、啟停轉矩測試、空載摩擦測試、傳動精度測試等。



電機及驅動器測試原理

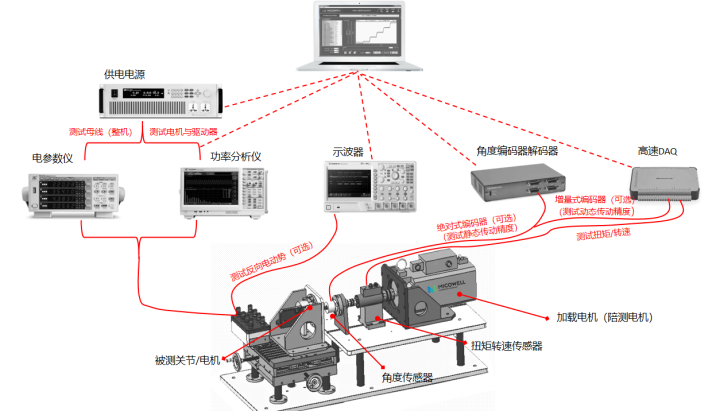

如下圖1所示;設備主要由工業控制計算機;功率分析儀;示波器(可選配);角度編碼器(可選配);高速DAQ等組成。功率分析儀主要用來測量電參數信號包含驅動器輸入端的電壓;電流;功率,驅動器的輸出信號電壓(UVW);電流(UVW);以及扭矩轉速傳感器的扭矩;轉速信號。示波器用來測試反向電動勢(功率分析儀可以測試線反向電動勢);角度信號可以通過讀取陪測電機后面的編碼器讀取,也可以增加一個角度傳感器來讀取。增加傳感器可以提高角度測量精度(聯軸器剛性問題帶來的誤差);如果測量動態的話需要增量型的編碼器,單精度的話絕對式的精度更高。







關節測試原理

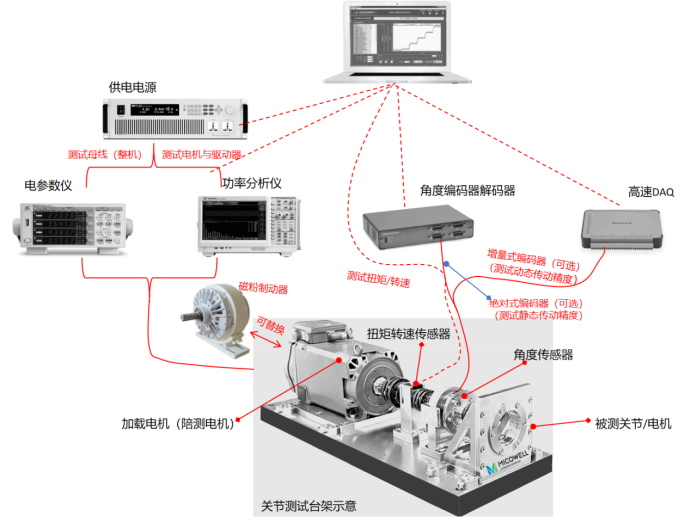

如下圖2所示;設備主要由工業控制計算機;功率分析儀;角度編碼器(可選配);高速DAQ等組成。功率分析儀主要用來測量電參數信號包含驅動器輸入端的電壓;電流;功率,驅動器的輸出信號電壓(UVW);電流(UVW);以及扭矩轉速傳感器的扭矩;轉速信號。角度信號可以角度編碼器配合解碼器來讀取,如果測量動態的話需要增量型的編碼器,單精度的話絕對式的精度更高。





測試項目



負載測試:



功能介紹:電機驅動系統帶動實際的負載運行時其受到的力矩不是恒定不變的,為了測試這種情況,給被測電機加載扭矩來模擬現場工況。

測試目的:試驗的目的是確定電機在不同負載的情況下,電機的電壓、電流、轉速、輸出功率、功率因素、效率等參數是否在設計范圍內。

測試方法:利用測功機給電機加載來測取其轉矩、轉速等參數并聯合電量參數進行測試。



轉矩轉速特性



轉矩轉速曲線是通過工控機軟件自動測試且描繪出響應的曲線,驅動電機、驅動器、系統效率的測量主要依賴于高精度功率分析儀以及測功機,通過工控機軟件自動測量且會以報表的形式自動給出。具體的測量方法以及標準如下所示:



全程自動測試



測試目的:描繪出電機工作區間的轉速、轉矩關系特性曲線。

測試方法:使用測功機作為被測電機的負載且使被測電機處于熱工作狀態,被測驅動電機控制器的直流母線工作電壓為額定電壓,設定最大工作電流。實驗時測功機軟件根據設定的轉速上下限及下降速度,調節最佳PID數值,在設定轉速區間內全程自動加載繪制成特性曲線。





定轉速或定扭矩測試



測試目的:指定若干個轉速點或扭矩點進行加載控制,觀察電機在指定工況下的性能指標。

測試方法:使用測功機作為被測電機的負載且使被測電機處于熱工作狀態,被測驅動電機控制器的直流母線工作電壓為額定電壓,設定最大工作電流。實驗時測功機軟件根據設定的轉速點或扭矩點加載,調節最佳PID數值,根據用戶設定的加載步驟自動加載繪制成特性曲線。



定轉速或定扭矩測試



測試目的:指定若干個轉速點或扭矩點進行加載控制,觀察電機在指定工況下的性能指標。

測試方法:使用測功機作為被測電機的負載且使被測電機處于熱工作狀態,被測驅動電機控制器的直流母線工作電壓為額定電壓,設定最大工作電流。實驗時測功機軟件根據設定的轉速點或扭矩點加載,調節最佳PID數值,根據用戶設定的加載步驟自動加載繪制成特性曲線。



手動加載測試



手動加載大幅壓縮了閉環負載加載時的PID調節時間,通過開環加載的方式手動測試,實現任意負載波形動態加載,為用戶提供電機實際運行工況的真實模擬試驗。



6.2 堵載測試:



可利用機械堵轉方式測量。



6.3 工作區測試:



工作區測試主要針對被測電機的額定測試和峰值測試一體,測試被測電機在短時工作區和連續工作的性能,測試參數有扭矩;轉速;功率;溫度等。工作區用轉速和轉矩組成的二維平面坐標表示。電機溫升不超過規定值,能長期工作的區域?yàn)檫B續工作區。下圖中處于“連續堵轉轉矩”,“額定轉矩”和“最高允許轉速”以內的工作區域(圖中無陰影區域),它是由電機的發熱,受離心力影響的機械強度,換相或驅動器的極限工作條件限制的范圍。超出連續工作區,允許電機短時過載運行的區域?yàn)閿嗬m(xù)工作區(圖中陰影區域)。

注1:額定功率PN,額定轉速nN與額定轉矩TN的關系為:PN = TN x (2π/60 x nN)

注2:對于帶油封,制動器等其他附件的電機,應降額使用。



工作區短時曲線圖





試驗方法:根據國標GB/T 30549 -2014來完成此項試驗

連續工作區測試(國標定義):將被測電機固定在試驗臺架上,試驗環境應不受外界輻射及氣流影響。連續工作區的實驗在轉速n0,nN和nmax三點進行。其中n0為零速,即電機堵轉;nN為額定轉速點;nmax為最高允許轉速。在上述三點施加對應的最大負載轉矩,電機的溫升不超過設計的規定值。



連續工作區測試方法:



在額定轉矩條件下,從額定轉速開始.測得轉速n1?使得電機在此轉速下運行2小時的溫升為60K(具體根據設計來定).此轉速為電機在額定負載時.能連續工作的最高轉速.

2、在空載條件下,從額定轉速開始,以毎分鐘増加60rpm的速度逐漸增加電機轉速.井同時現察實際測量轉速.當實際轉速不隨設定轉速増加時,記下此時的轉速n2?此轉速亦為空載最高轉速.

短時工作區測試(國標定義):將被測電機固定在試驗臺架上,試驗環境應不受外界輻射及氣流影響的實驗在轉速n0和nmax兩點進行,在該點施加規定倍率的額定轉矩,測量其溫升在規定的時間內符合設計要求。



短時工作區測試方法:



在0.25額定轉速條件下,在1min之內,轉矩從額定轉矩逐漸增加至3倍額定扭矩,測試電機表面溫度不超過60℃。

在0.5額定轉速條件下,在30s之內,轉矩從額定轉矩逐漸增加至3倍額定扭矩,測試電機表面溫度不超過60℃。

在0.75額定轉速條件下,在10s之內,轉矩從額定轉矩逐漸增加至3倍額定扭矩,測試電機表面溫度不超過60℃。

在額定轉速條件下,在5s之內,轉矩從額定轉矩逐漸增加至3倍額定扭矩,測試電機表面溫度不超過60℃。

測量參數:(扭矩,轉速,電壓,電流,功率,溫度,時間等)

額定功率:在連續工作區內,電機所輸出的最大功率

額定轉矩:電機在額定功率和額定轉速下的輸出轉矩

額定轉速:在連續工作區內,電機額定功率點的轉速

連續堵轉轉矩:在連續工作區內,電機所輸出的最大連續轉矩

峰值堵轉轉矩:在超出連續工作區,電機允許短時輸出的最大轉矩

連續堵轉電流:在連續工作區內,對應連續堵轉轉矩是的繞組電流(方波驅動電機電流為峰值,正玄波驅動電機電流為有效值)

最高允許轉速:在保證電氣絕緣介電強度和機械強度條件,電機最大設計轉速(方法2在空載條件下,從額定轉速開始,以毎分鐘増加60rpm的速度逐漸增加電機轉速.井同時現察實際測量轉速.當實際轉速不隨設定轉速増加時,記下此時的轉速n2?此轉速亦為空載最高轉速.)

過載扭矩:在1.2倍額定轉矩條件下,在額定轉速開始,連續運行2min,記下此時電機的外殼溫度T不超過設定的值。

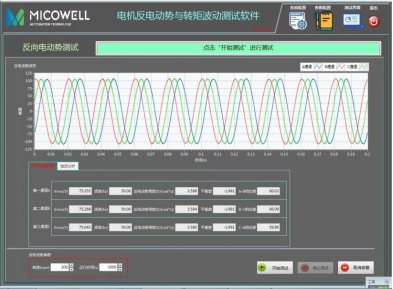

6.4 反向電動勢測試



國標定義:根據國標GB/T 30549-2014 定義了電機的反向電動勢常數試驗方法,被測電機不通電,對拖電機將被測電機拖動至規定的某一轉速n,用示波器觀測其波形,應符合技術要求。測取電機轉速為n時的線反電動勢U,根據公式計算反向電動勢常數

測試方法:測試發電斜率:通過測功機穩速拖動被測電機至某一個或多個轉速旋轉,測試并記錄被測電機驅動端在正反兩個方向在相同轉速下的輸出電壓Ud,利用公式K=Ud/n×1000計算輸出發電斜率。

測試電機波形:通過測功機穩速拖動被測電機至某一個或多個轉速旋轉,可通過功率分析儀觀察反向電動勢波形相位差。

測試參數:電壓;波形(波形可以通過功率分析儀觀察,軟件波形僅供參考(有通訊延時問題))

注:集成功率分析儀測量使線反向電動勢波形(用示波器測量可以測量相反向電動勢波形)





6.5轉速波動測試:



國標定義:根據國標GB/T21418-2008定義了電機的轉速波動測試方法,試驗在電機空載條件下進行,系統輸入額定正反轉轉速指令(改變方向但不改變變量值),測量電動機的正反轉速平均轉速nccw和ncw,按公式計算正反轉速差。系統在額定轉速,空載條件下運行,測量出電動機最大瞬態轉速和最低瞬態轉速,計算出轉速波動系數。瞬態轉速最大值為nmax,最小值為nmin





測試方法:將被測電機固定在試驗臺架上,試驗環境應不受外界輻射及氣流影響。將被測電機運行在額定轉速條件下,通過功率分析儀或者模擬示波器讀取高精度轉速編碼器的值來計算轉速波動。

測量參數:轉速,時間等。



6.6 轉矩波動測試(試驗?zāi)康氖谴_定被測電機的轉矩波動是否在設計范圍內,測試結果僅供參考)



采用控制負載電機在一定轉速下運行,同時也拖動被測電機在此轉速下加載運行,通過運轉一段周期內我們測試出來的實時轉矩通過計算公式計算轉矩波動系數出來。

測試參數:轉速;轉矩





6.7 效率試驗:(負載測試包含此項功能)



國標定義:根據國標GB/T 35089-2018定義了加載及傳動效率試驗。試驗環境溫度(23±5)℃。在額定轉矩下運轉至溫度平衡,且機殼溫度≤60℃時進行效率試驗。

負載試驗測試方法:在不同轉速下從零加載至額定轉矩,記錄輸入/輸出轉矩;輸入/輸出轉速,每個轉速下至少采集5組數據,根據記錄數據計算傳動效率,然后繪制出不同轉速下的轉矩-效率曲線,如下圖所示:機械效率的計算公式:





6.8傳動精度靜態測試



當用于測試關節電機傳動精度靜態測試時,負載電機不加載的情況下使測試軟件通過讀取被測關節電機的編碼器的值閉環控制被測關節電機旋轉一個或多個角度,同時測試軟件高速采集編碼器反饋的角度信號與測試臺上的角度傳感器反饋的角度信號對比并繪制曲線,根據計算公式來計算的值通過系統判斷被實驗產品是否合格,如:給定關節電機驅動器一個固定的角度值(如10度),讀出輸出編碼器的角度值來做閉環,同時根據編碼器和外置角度傳感器這兩個數值并計算出差值,間隔一定時間(可設定如50ms)繼續旋轉一個角度,得出關節的回轉精度。如此,輸入端旋轉一周后,就可以得出完整的正反轉精度值,并得出回差數值,最終可得出三張圖表,分別是關節電機順時針旋轉、逆時針旋轉的精度表和回差圖表。





6.9位置準確度測試



當用于測試關節電機傳動精度靜態測試時,使測試軟件通過讀取被測關節電機的編碼器的值閉環控制被測關節電機旋轉一個或多個角度后停頓一個時間,通過外置的角度傳感器記錄當前角度值,退回至原始位置并記錄原始位置角度值,按此規律反復運行,通過記錄的值根據公式計算出位置準確度和位置重復性并做判斷。測試系統可供用戶選擇

不帶負載和帶負載選項,帶負載的大小可設定。

實軌跡速度可設定,如額定軌跡速度的100%;50%;10%下進行

停頓時間可設定,

循環次數可設定,



軟件界面

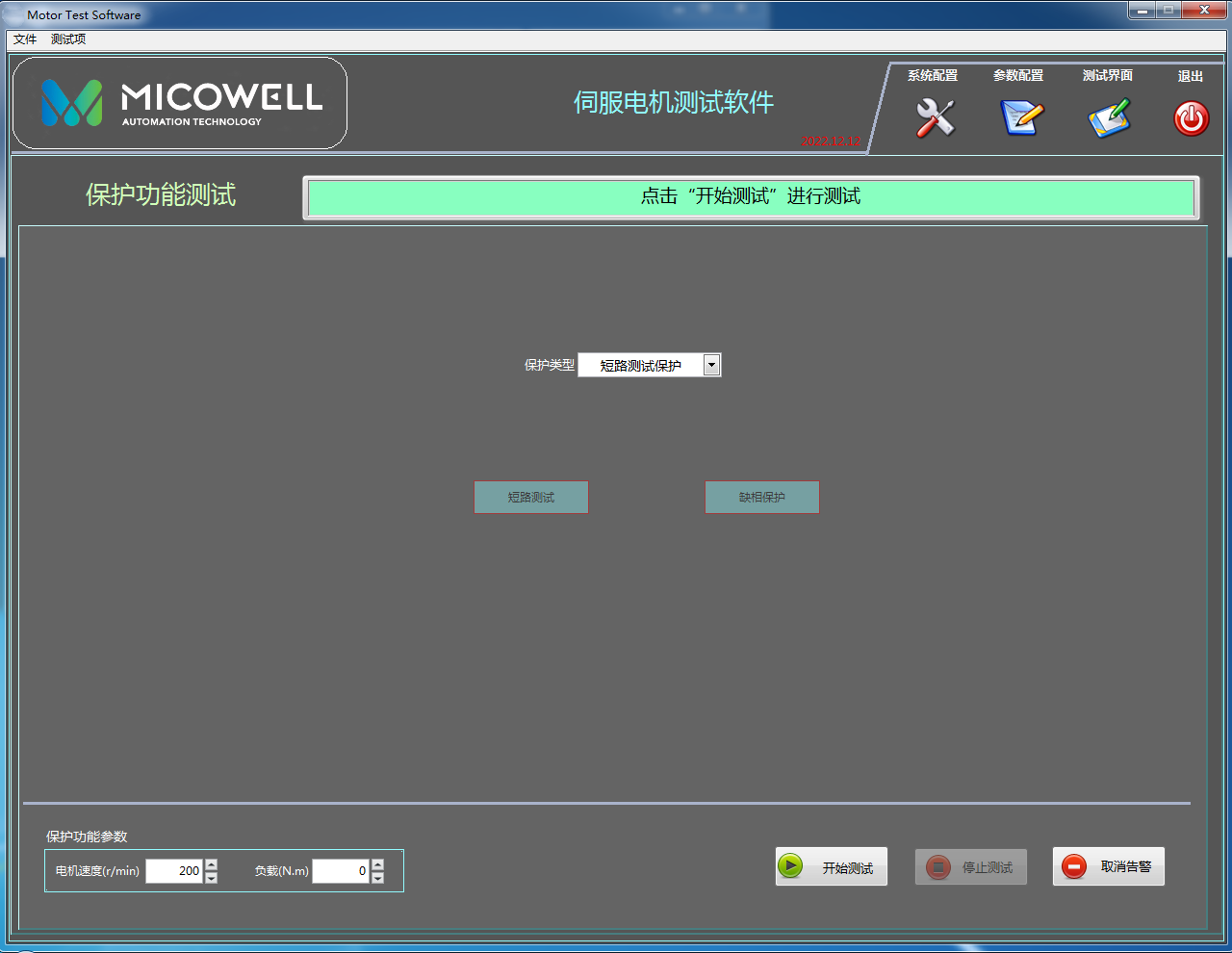

保護功能測試界面

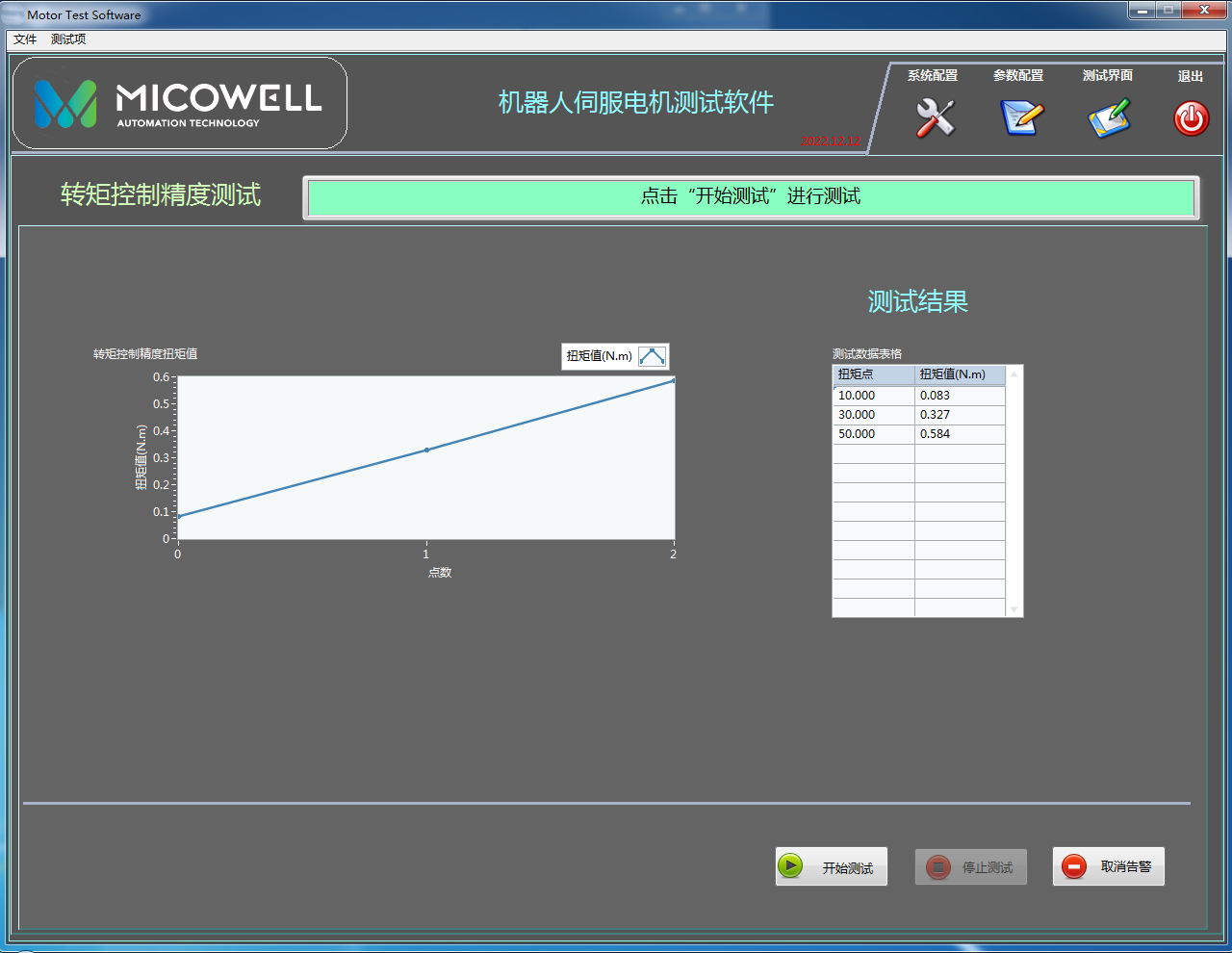

轉矩精度測試界面

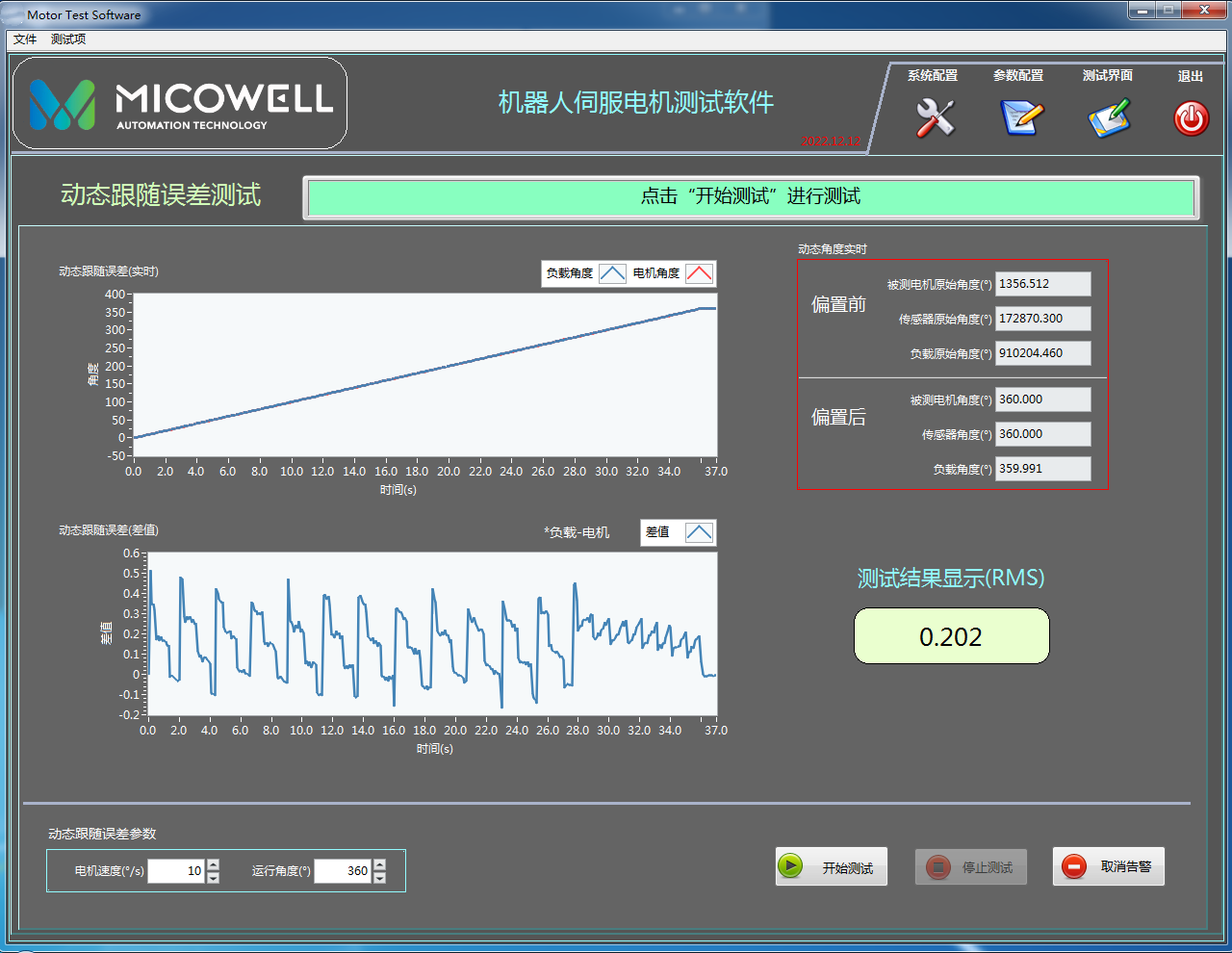

動態跟隨誤差測試

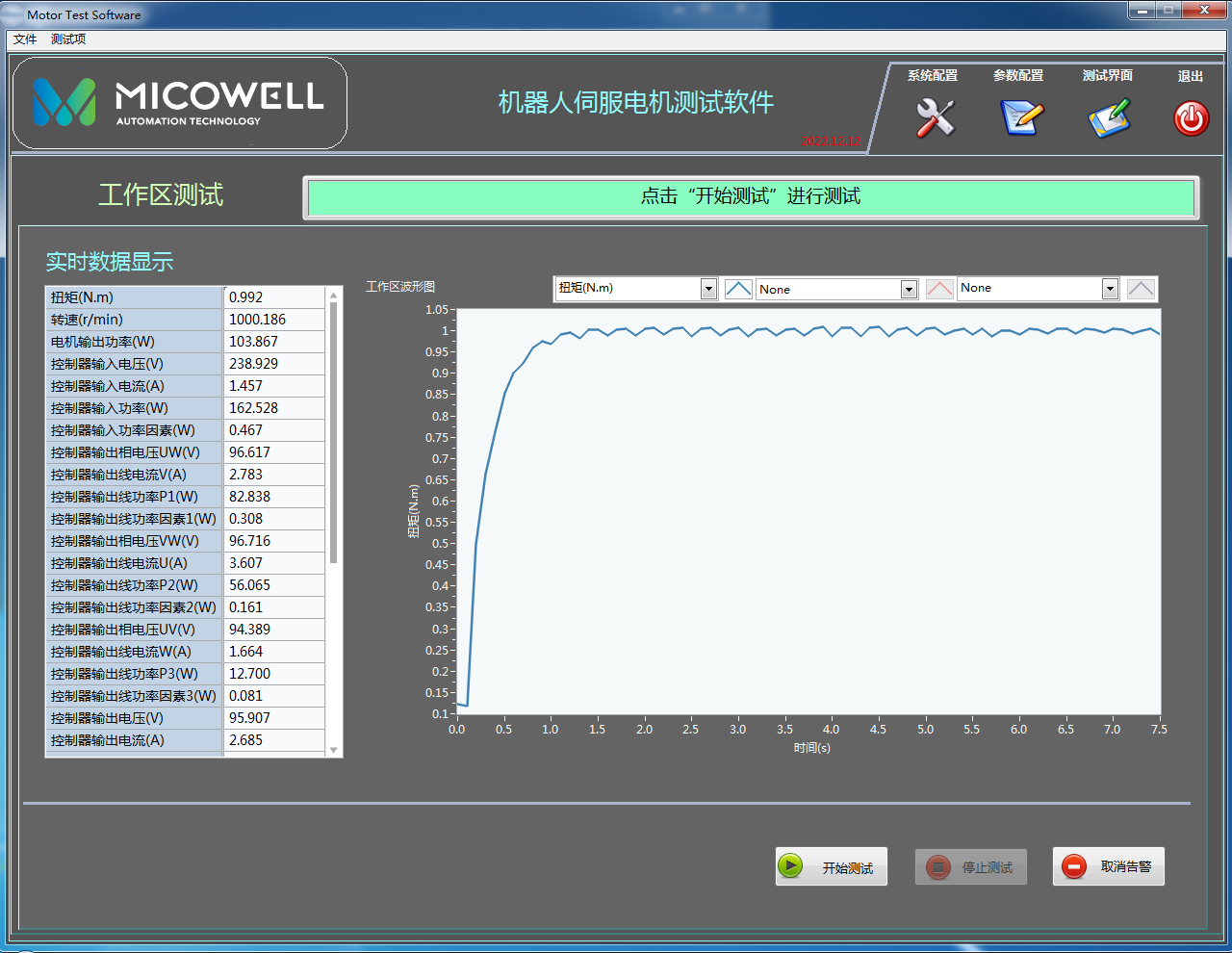

工作區測試界面

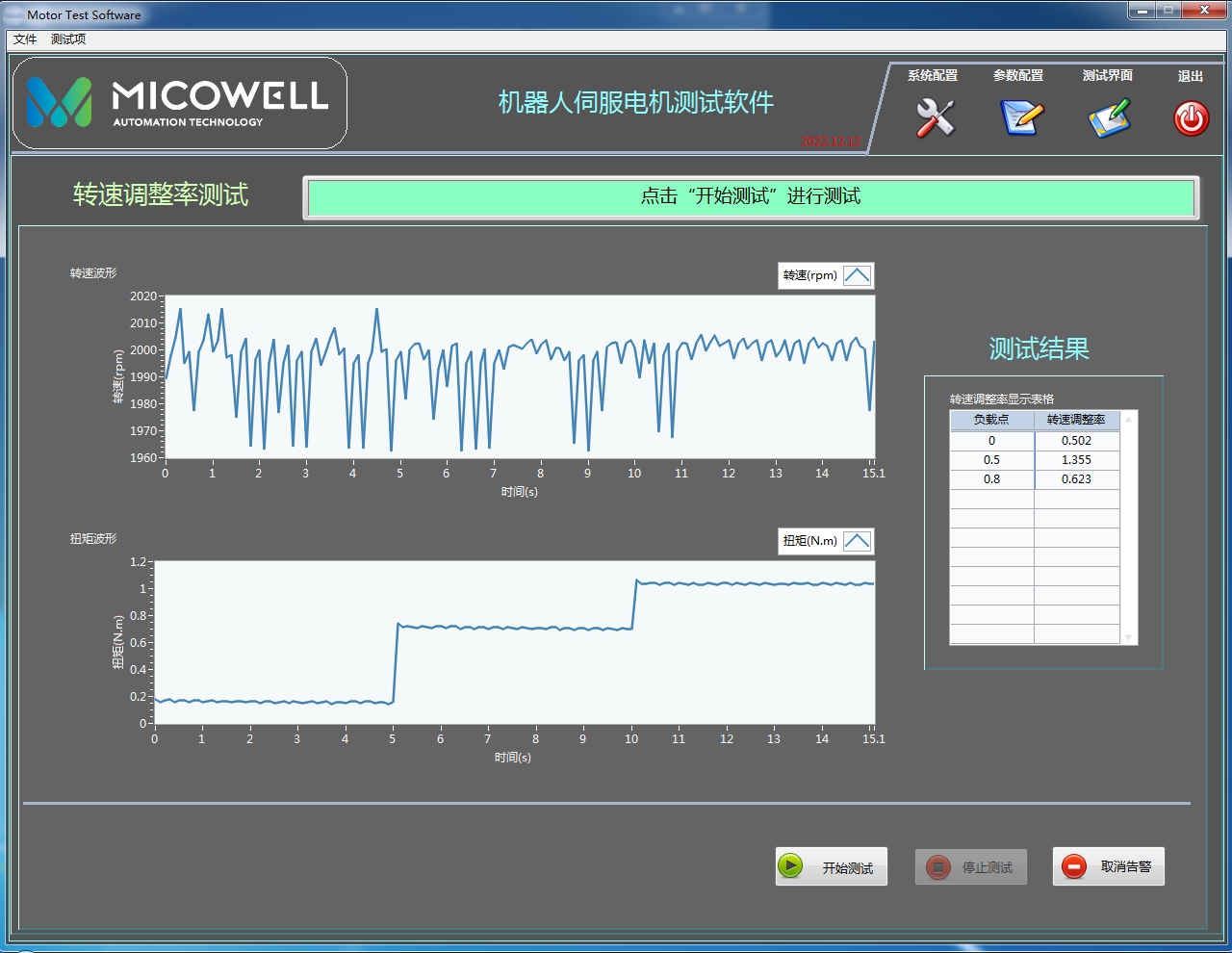

轉速調整率界面

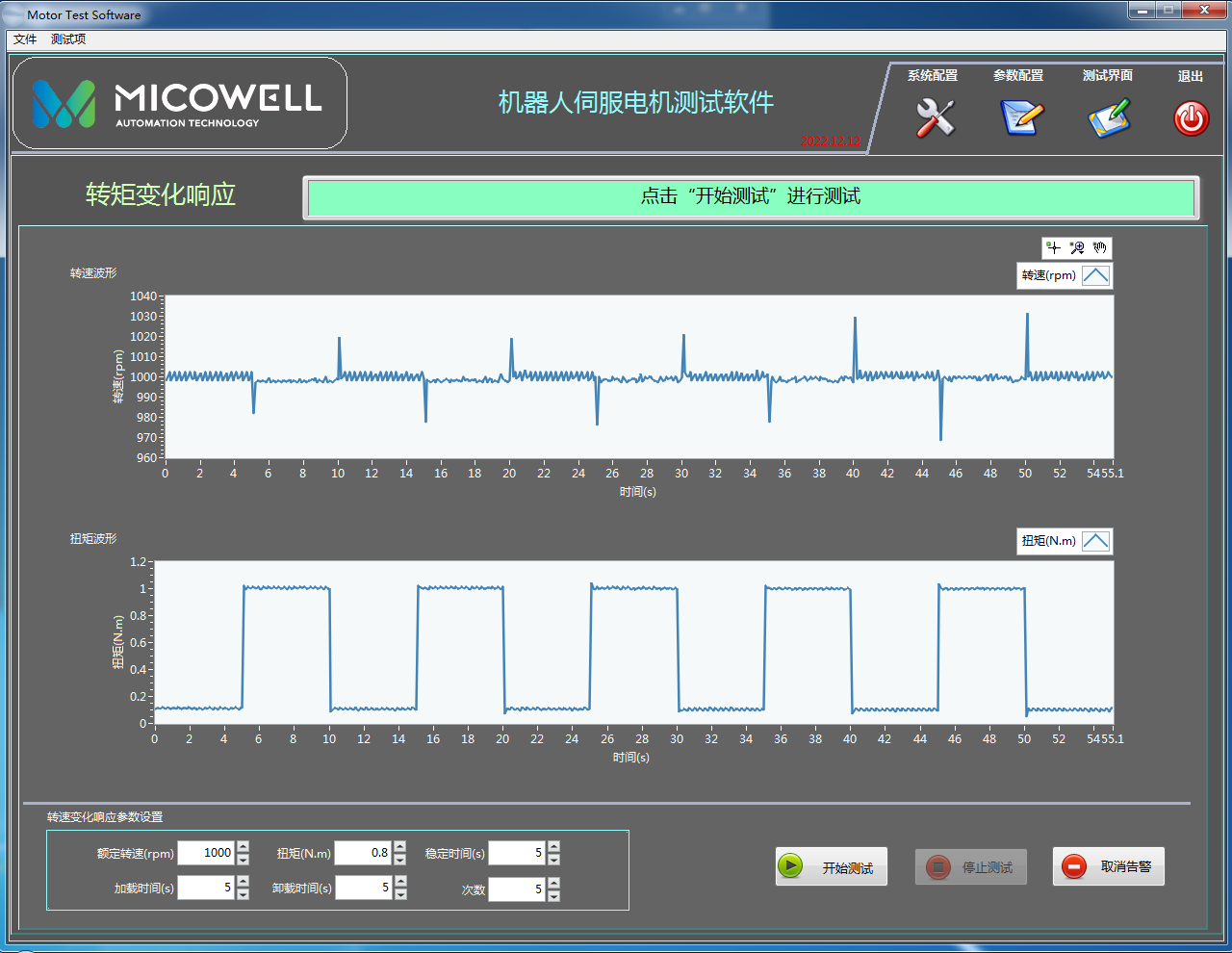

轉矩變化響應界面

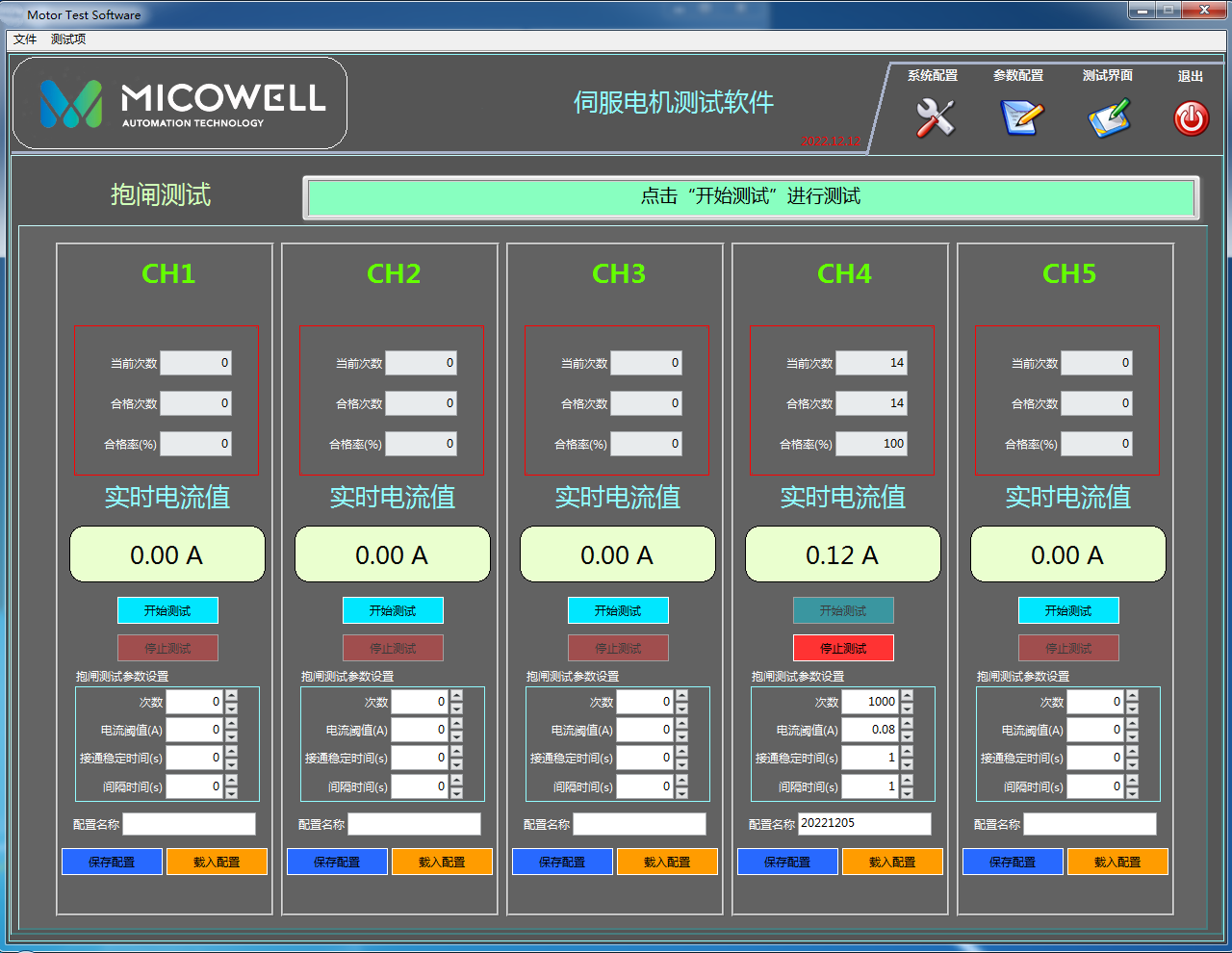

抱閘測試界面

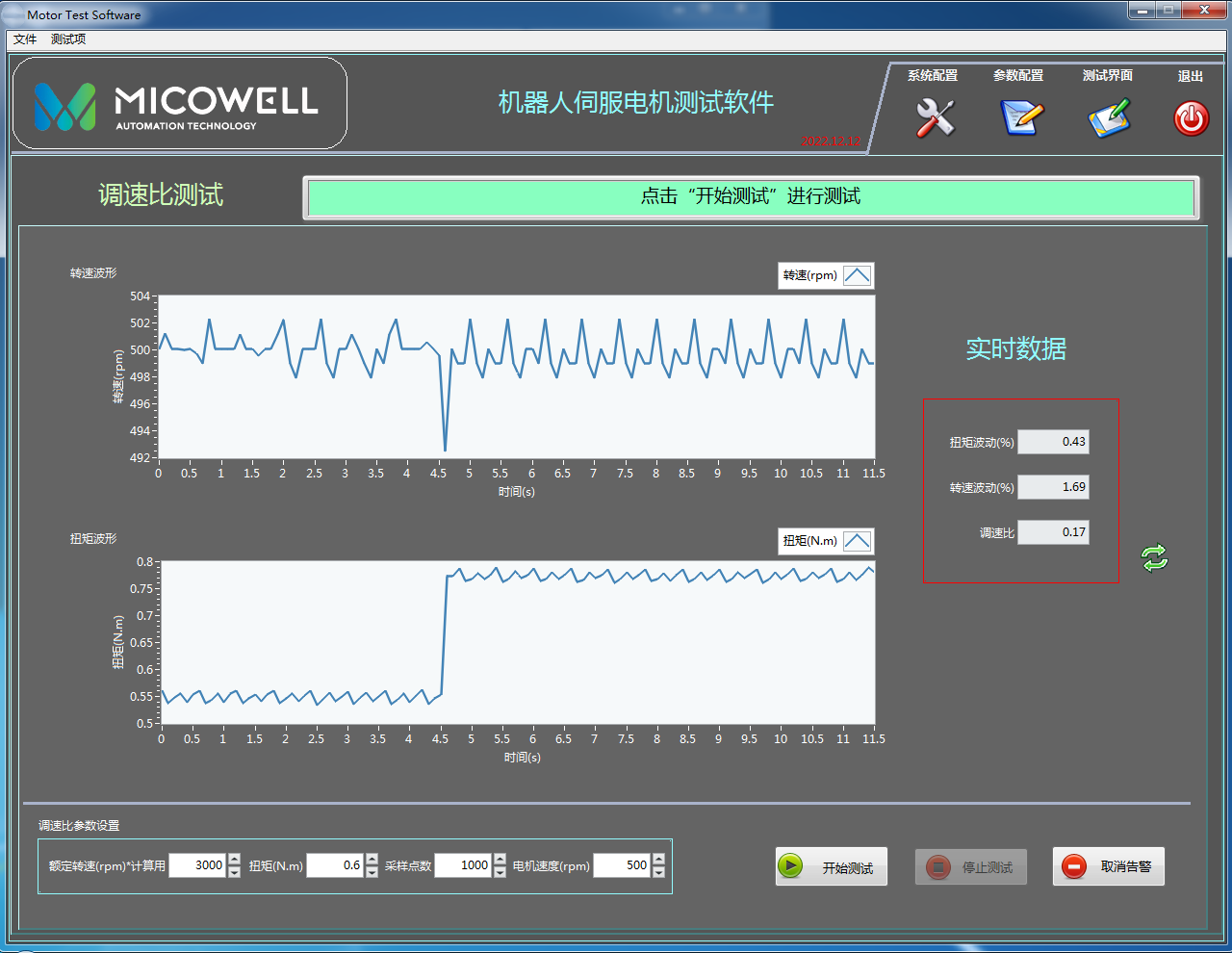

轉調速比測試界面

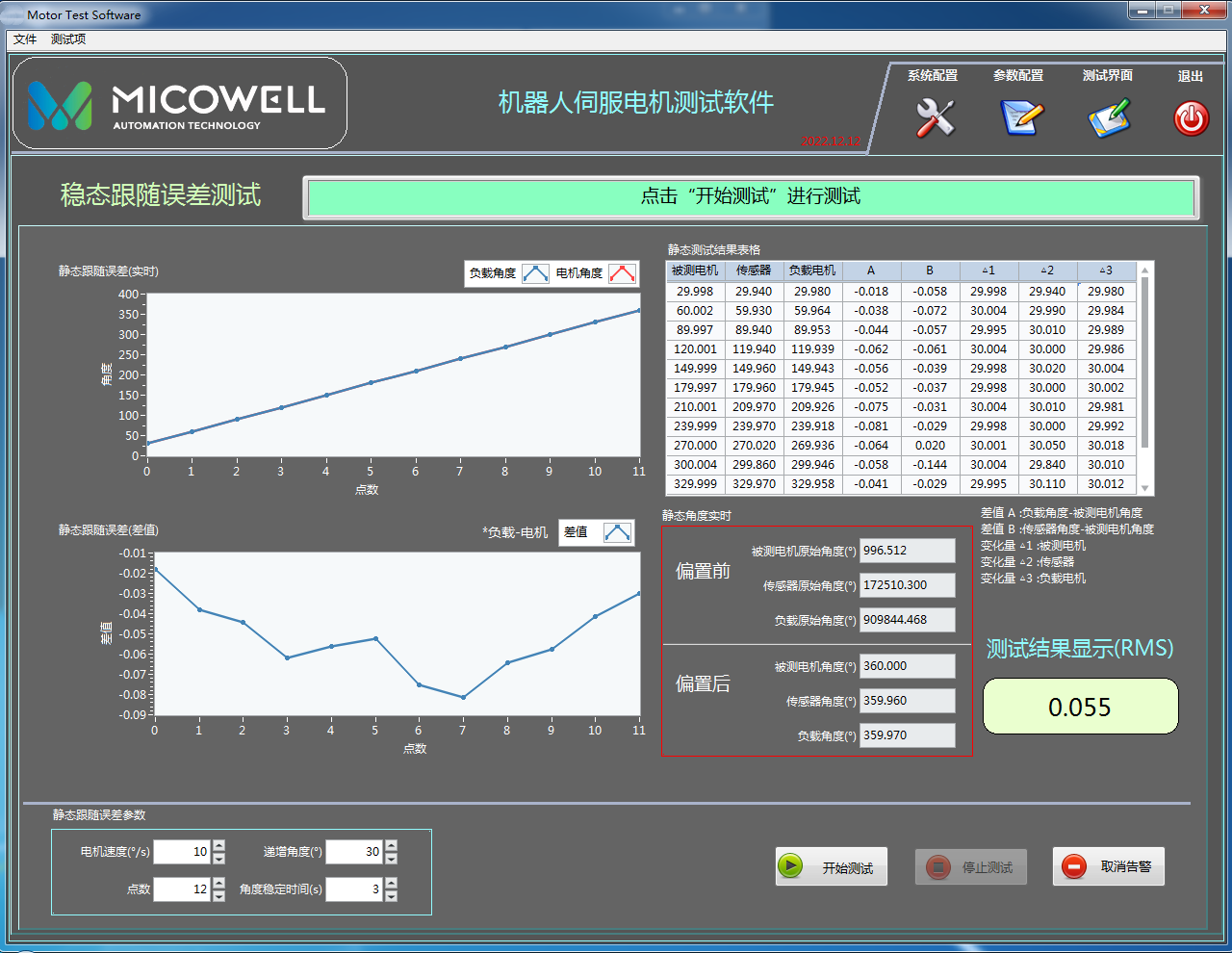

穩態跟隨誤差測試界面

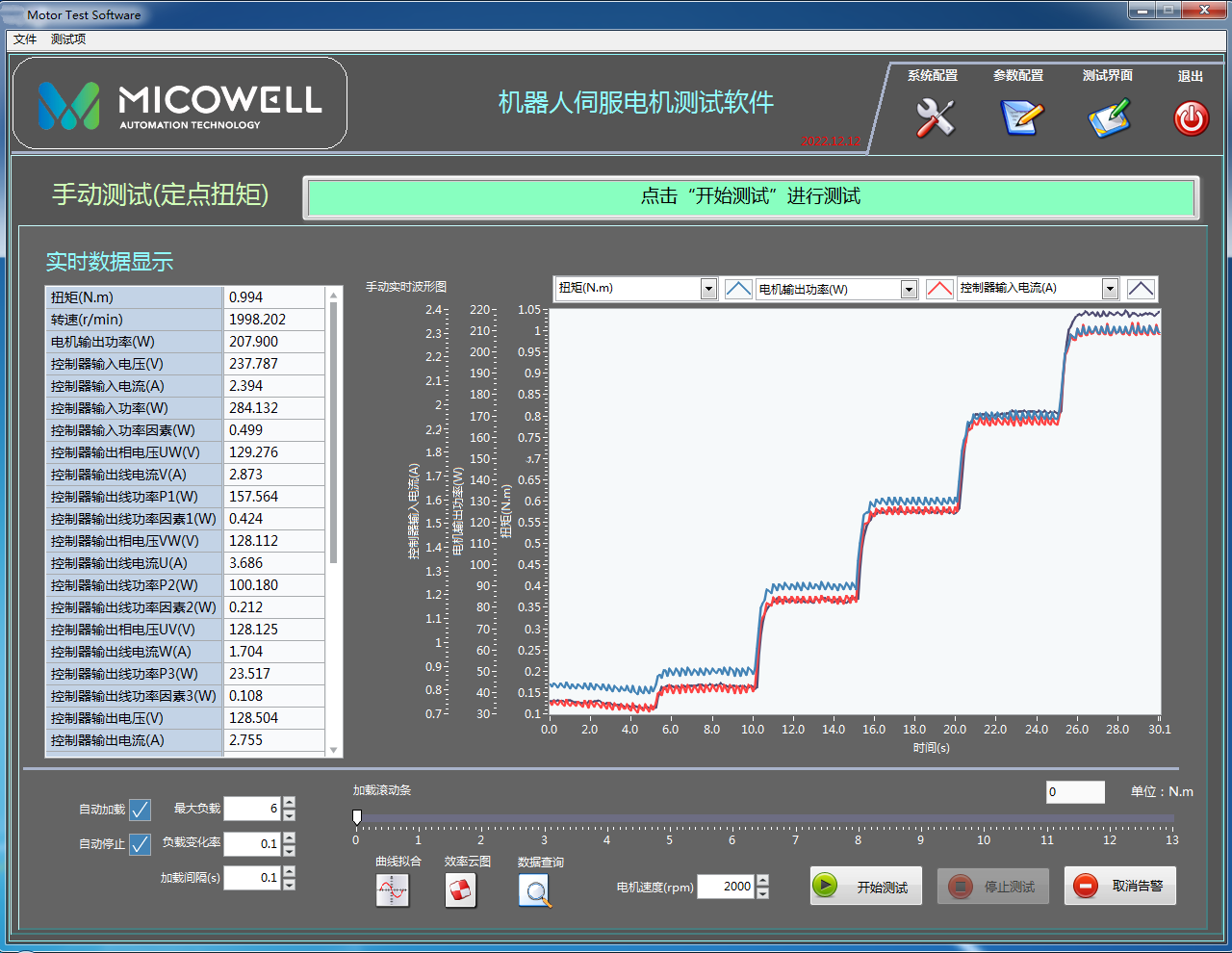

手動測試(定點扭矩)界面

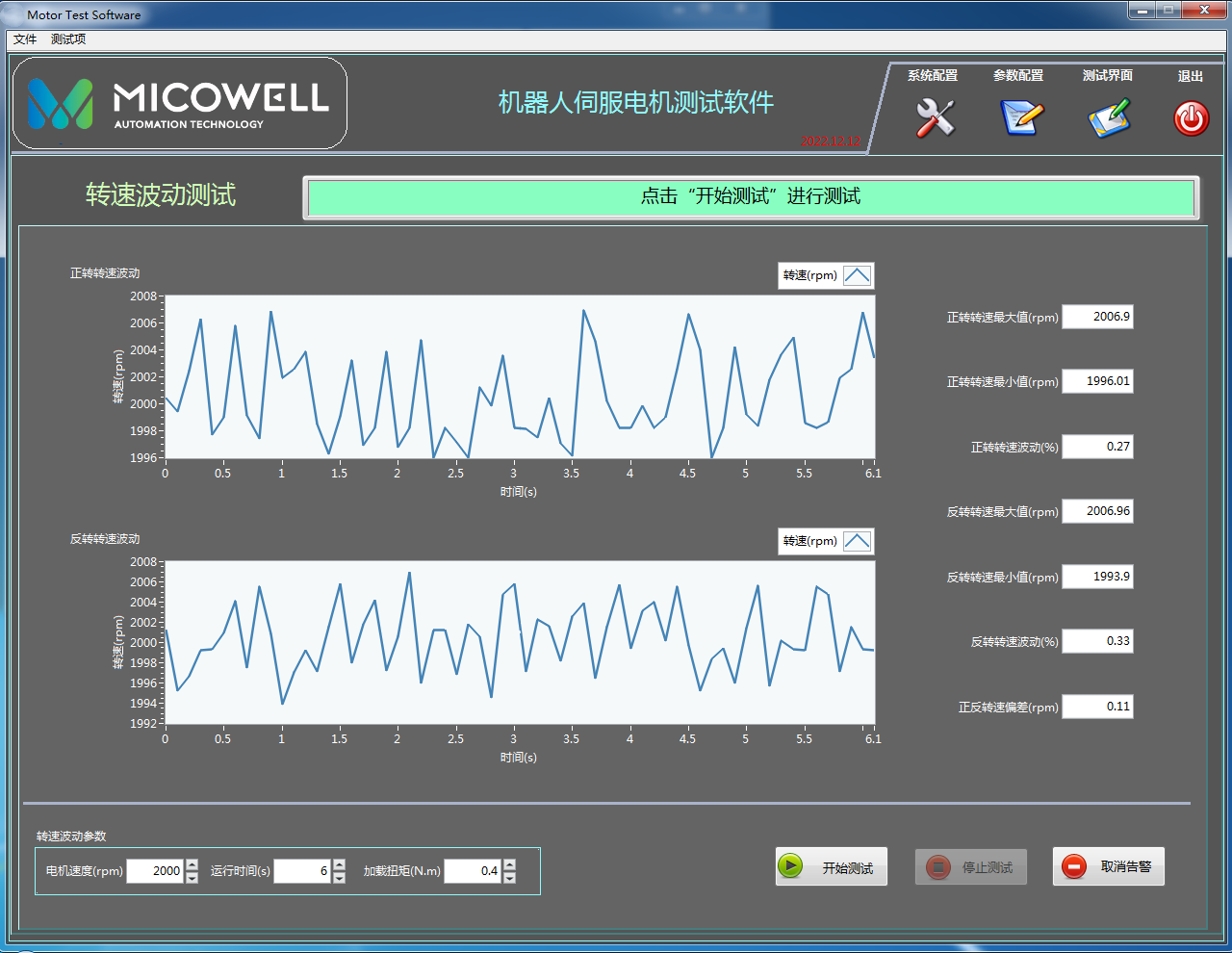

轉速波動測試界面





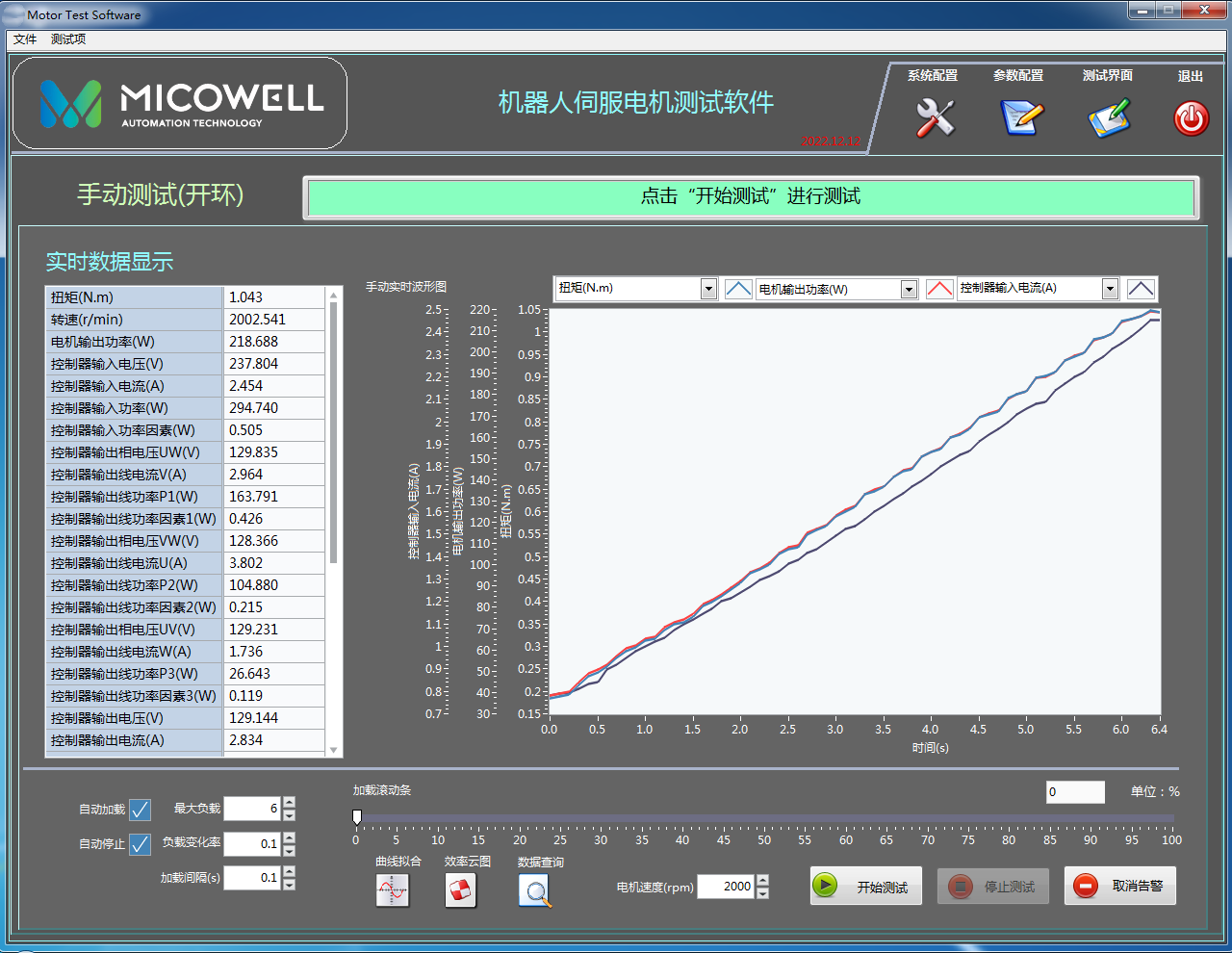

手動測試(開環)界面

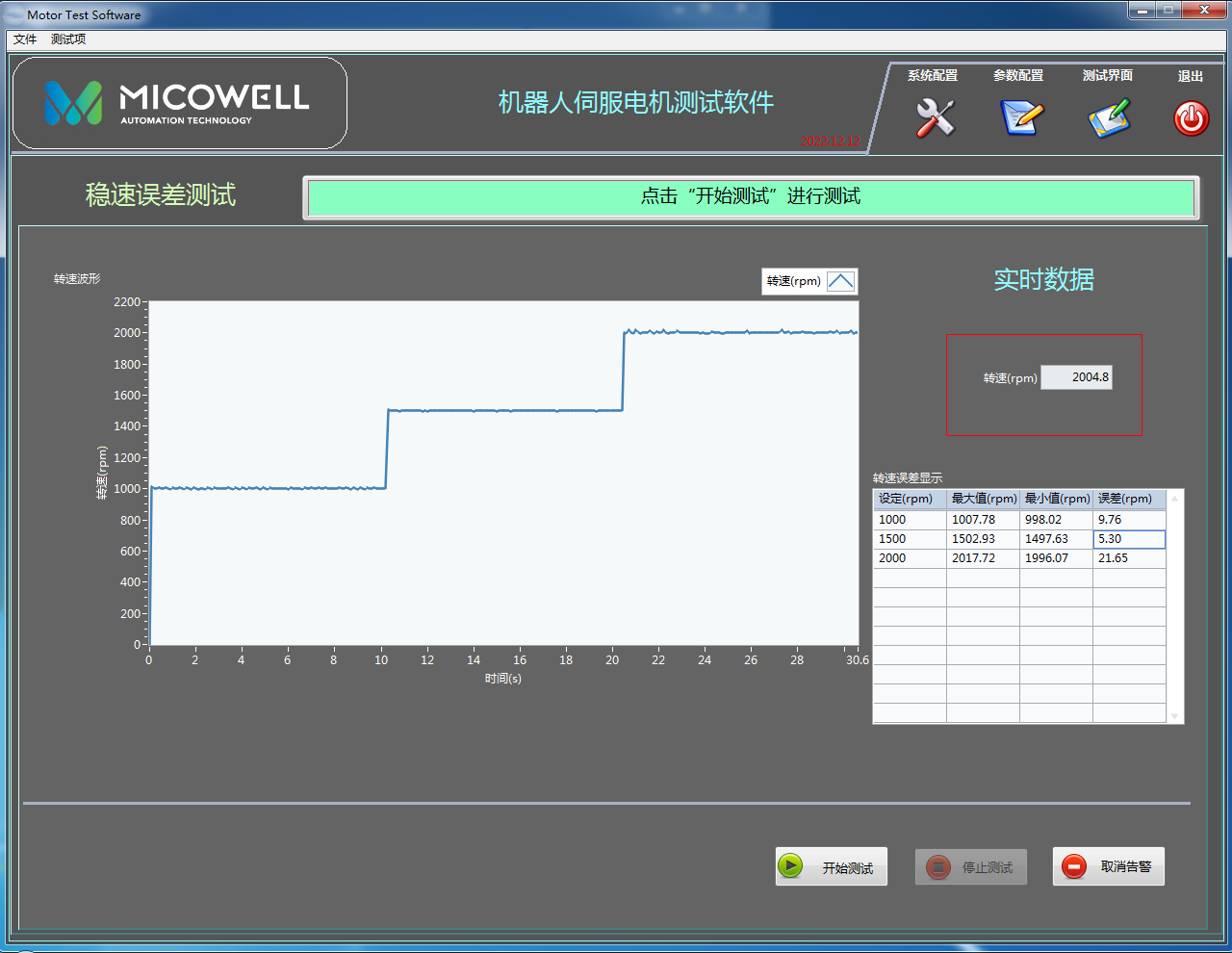

穩速誤差測試界面

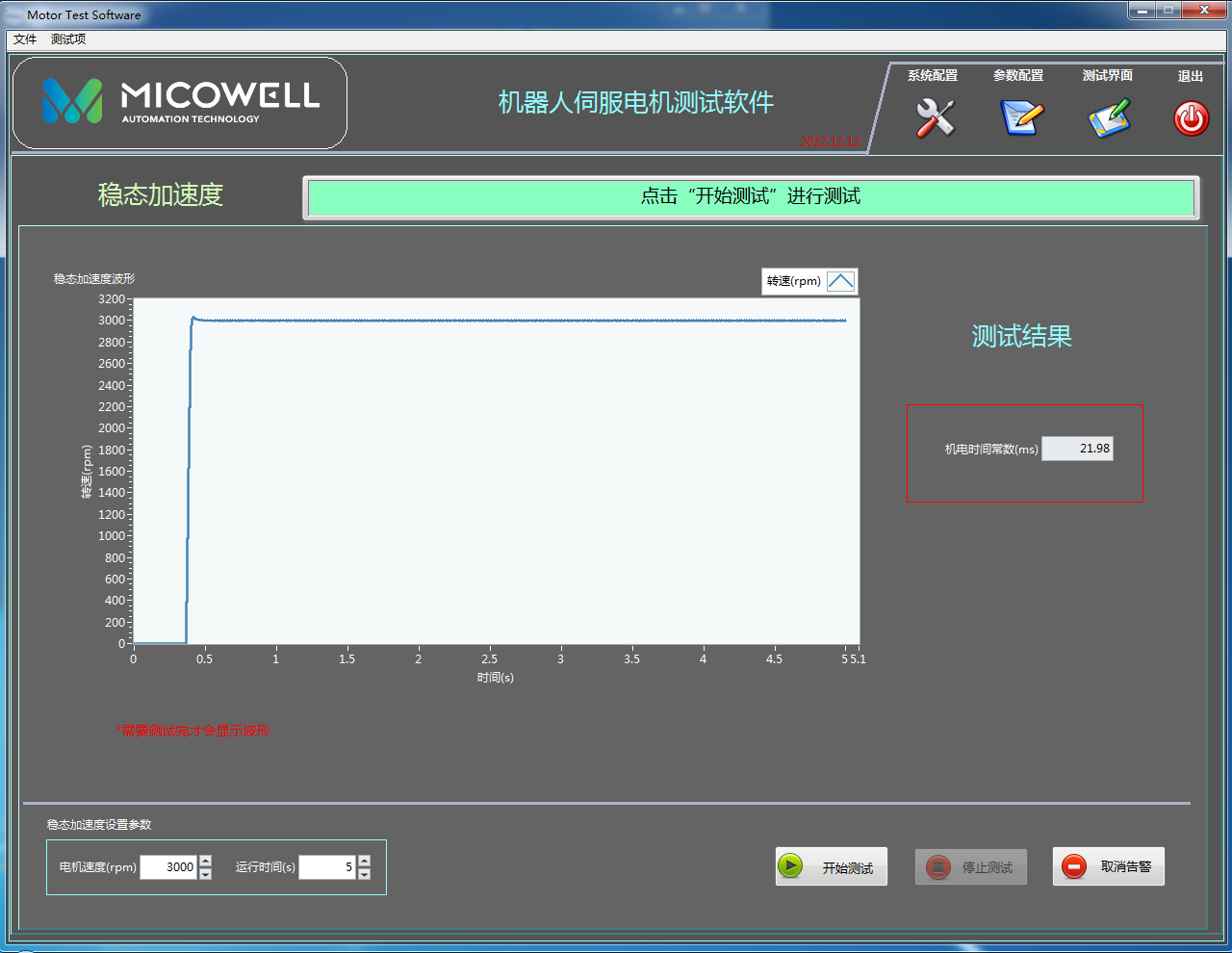

穩態加速度測試界面





工作區測試界面

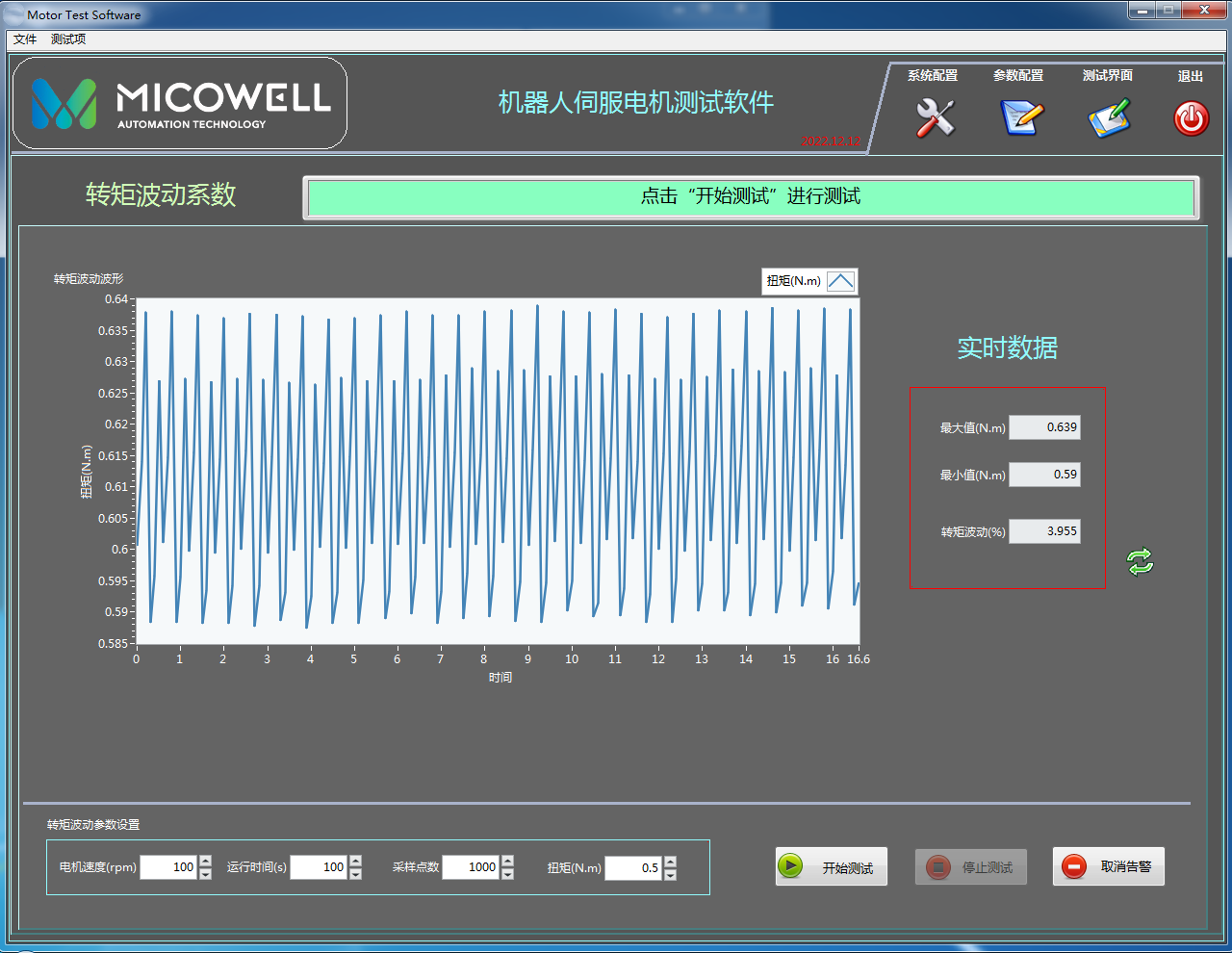

轉矩波動系統界面

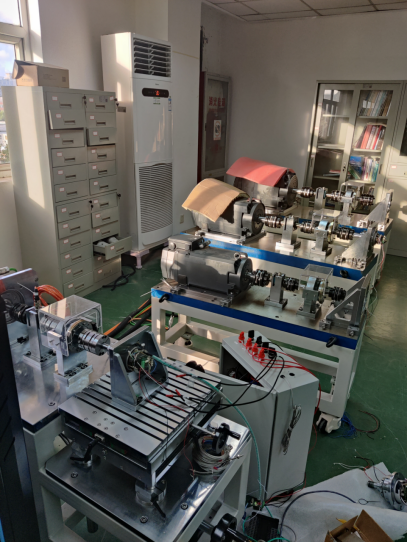

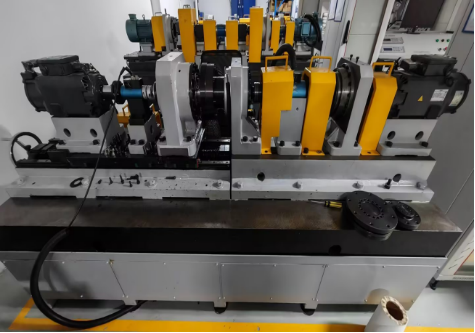

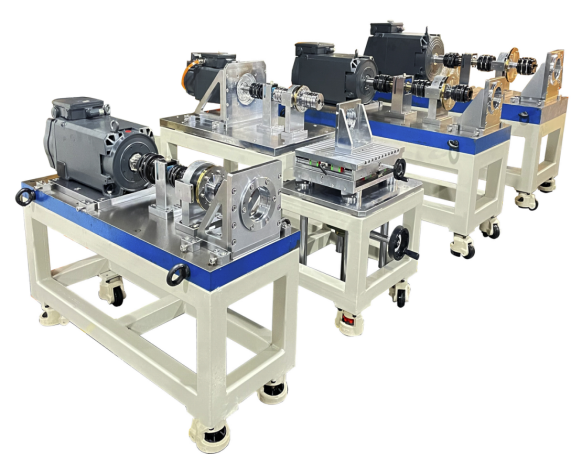

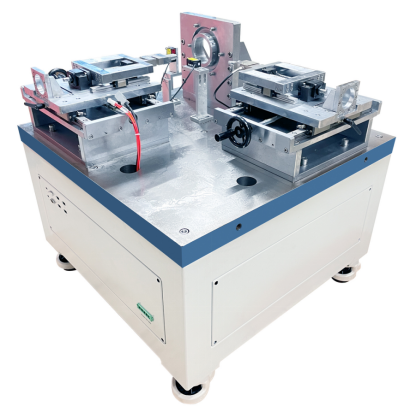

現場應用案例:
