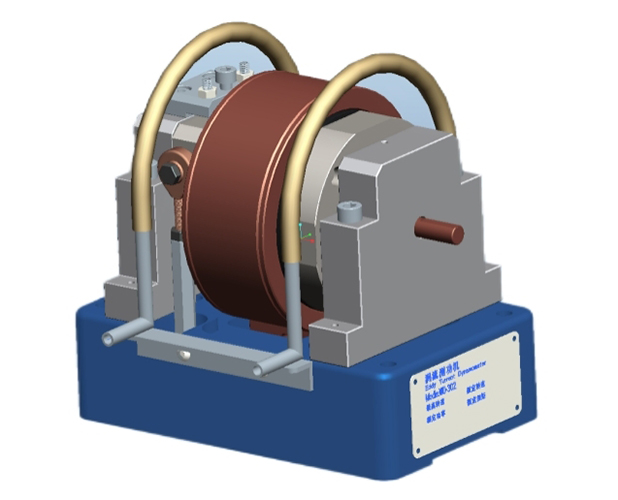

一、渦電流式測功機(WD系列)簡介：

渦電流式測功機(WD系列)最為適用于高轉速、中到高功率的電機測試。渦電流式測功機的扭力隨著轉速的提 高而加大，并在額定轉速時達到扭力峰值。由于轉子直 徑較小，渦電流式測功機具有較低的慣性。其冷卻方式 是通過定子內的循環水冷卻系統來帶走制動時所產生的熱能。由于采用水冷卻方式，WD 具有極高的連續測試功率(最大功率 30kW)。WD系列測功機的精度均可達其滿度的±0.3%至±0.5%，根據型號及配置會略有差異。

二、渦電流式測功機(WD系列)應用：

將WD系列測功機安裝在試驗臺上，即可對很多驅動元件 進行性能測試和可靠性測試，其中包括電動機、內燃機、 伺服電機、齒輪電機、氣動設備、液壓傳輸系統、泵電機、起動電機、電磁離合器、燃氣輪機和渦輪壓縮機等。

三、功能特點：

• 10多種型號
• 最大扭矩：0.3 N•m～100 N•m
• 額定功率：0.3 kW ～ 30 kW
• 穩定負載力矩，無串動
• 低慣量
• 低剩磁
• 可在任意旋轉方向上運轉
• 支持制動扭矩測量
• 高轉速最高可達50000 rpm
• 集成式光學轉速傳感器

渦電流式測功機WD系列參數

四、單機渦流測功機配置 ：

可以配備各種電子模塊對測功機進行補充，如TSRC 扭矩/轉速調節器和HDC-2010高速可編程測功機控制器。

五、搭配扭矩傳感器配置 ：

此外，麥珂威爾還可提供同軸扭矩傳感器，它采用了一種獨特的高精度扭矩測量技術。該傳感器可極其精確的測量扭矩和轉速，同時具有出眾的電噪聲免疫性。對于一個動態、高精密的系統，該扭矩傳感器可以同軸安裝在 被測裝置與測功機之間。

六、渦流測功機的工作原理：

渦電流測功機在高轉速時達到其最佳制動效果。WD系列渦電流式測功機非常適用于轉速大于30,000rpm的電機。其輸出的制動扭矩取決于轉速。

• 光柵轉速傳感器：

每臺WD系列測功機都標配一個帶有60比特脈沖輪的光學轉速傳感器

• 冷卻水消耗量：

對于所有WD 型號:≈ 30 l/kWh at t = 30 °C (公制) ≈ 8 gal/kWh at t = 86°F (US)

七、復合式渦流測功機規格表：

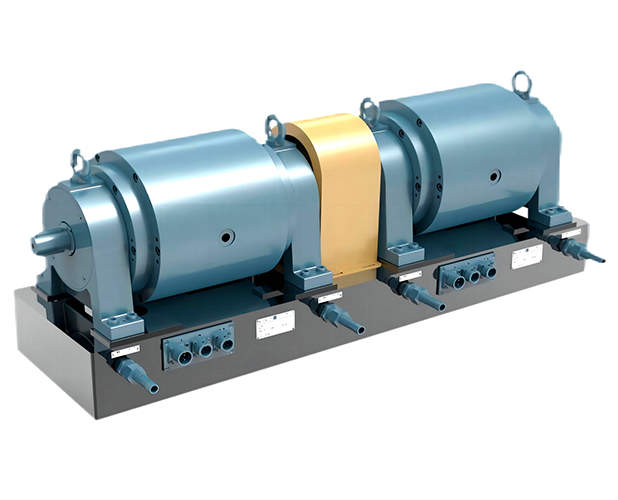

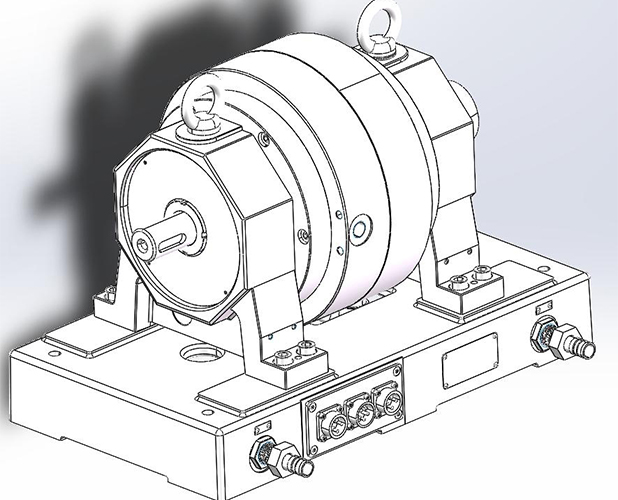

對于應用需要更高功率的專用速度范圍，我司提供了一些渦流測功機安裝在一個共同的基礎上。例如：

• 型號WD-204+WD-204(額定扭矩40N·m，最大速度24000rpm，最大功率24 kW)
• 型號WD-105+WD-105(額定扭矩200N·m，最大轉速15000rpm，最大功率60 kW)。
•

該項目使用的復合式測功機是采用電渦流測功機組合而成。渦電流式測功機(WD系列)最為適用于高轉速、中到高功率的電機測試。渦電流式測功機的扭力隨著轉速的提 高而加大，并在額定轉速時達到扭力峰值。由于轉子直徑較小，渦電流式測功機具有較低的慣性。其冷卻方式 是通過定子內的循環水冷卻系統來帶走制動時所產生的熱能。由于采用水冷卻方式，WD 具有極高的連續測試功率。

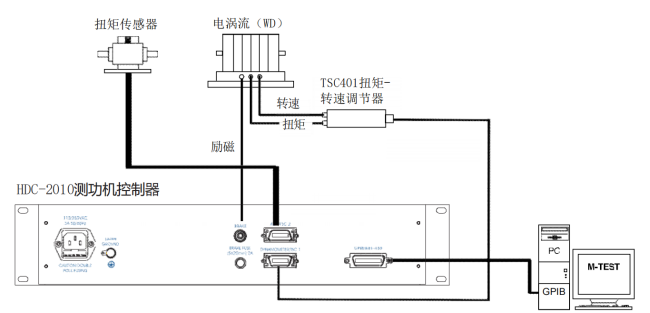

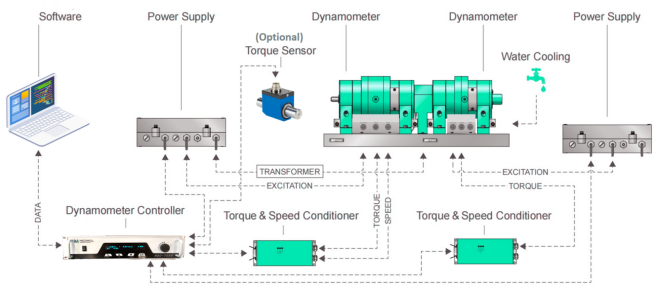

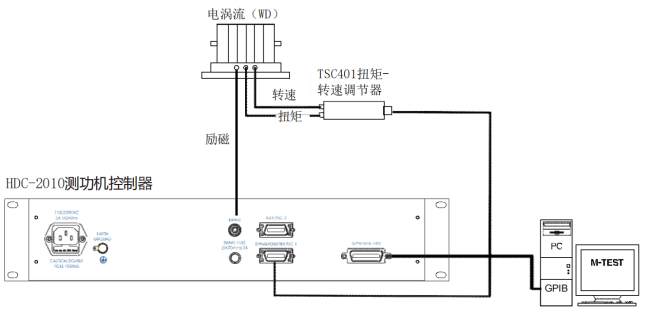

八、渦流測功機系統搭配原理圖：

電機綜合性能測試系統從原理上來分析，可以分為三大類，一個是數據采集部分;一個是加載控制部分;一個是輔助部分。數據采集部分可以分為兩部分，電信號采集與機械信號采集。其中電信號可分為被測產品控制器的母線電壓、電流、輸入功率等。機械信號包含了被測電機輸出的扭矩、轉速等。他們都可以通過功率分析儀或者加載控制器來測量?？刂撇糠种饕怯杉虞d控制器、測功機、控制電柜等組成可以通過軟件來控制測功機配合扭矩轉速傳感器來做扭矩或轉速開閉環控制。也可以通過控制電柜給系統做各種軟硬件保護。輔助部分是根據實際需求來如冷卻裝置、振動傳感器、溫度傳感器等來輔助測試，此項根據實際需求來選配。原理框圖如下圖所示：
