汽車輔助類電機測試設備簡介

整體系統(tǒng)設計概述：

電機綜合性能測試系統(tǒng)從原理上來分析，可以分為三大類，一個是數據采集部分;一個是加載控制部分;一個是輔助部分。數據采集部分可以分為兩部分，電信號采集與機械信號采集。其中電信號可分為被測產品控制器的母線電壓、電流、輸入功率，被測產品控制器輸出端及被測產品電機輸入端的電壓(UV;UW;VW)、電流(UV;UW;VW)、輸入功率(UV;UW;VW)，頻率等。機械信號包含了被測電機輸出的扭矩、轉速等。他們都可以通過電參數儀配合電流互感器來測量?？刂撇糠种饕怯杉虞d控制器、測功機、控制電柜等組成可以通過軟件來控制測功機配合扭矩轉速傳感器來做扭矩或轉速開閉環(huán)控制。也可以通過控制電柜給系統(tǒng)做各種軟硬件保護。輔助部分是根據實際需求來如冷卻裝置、振動傳感器、溫度傳感器等來輔助測試，此項根據實際需求來選配。原理框圖如下圖所示：

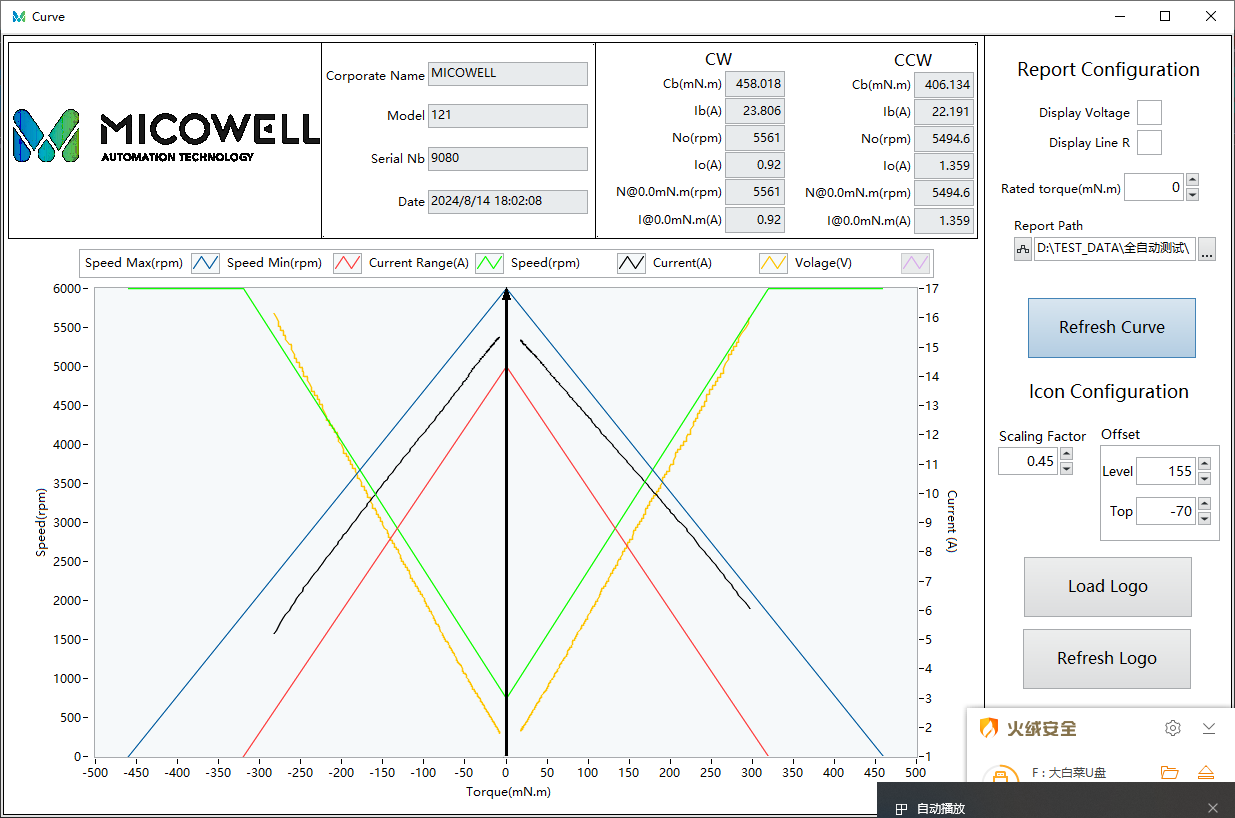

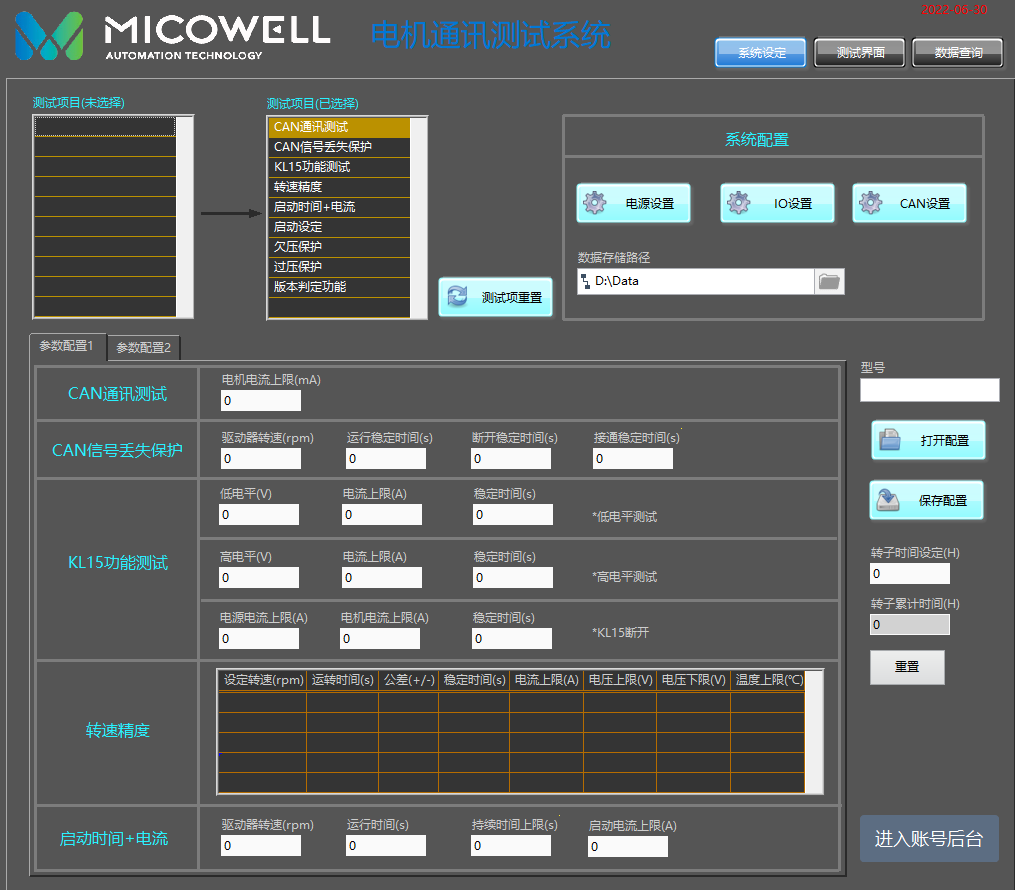

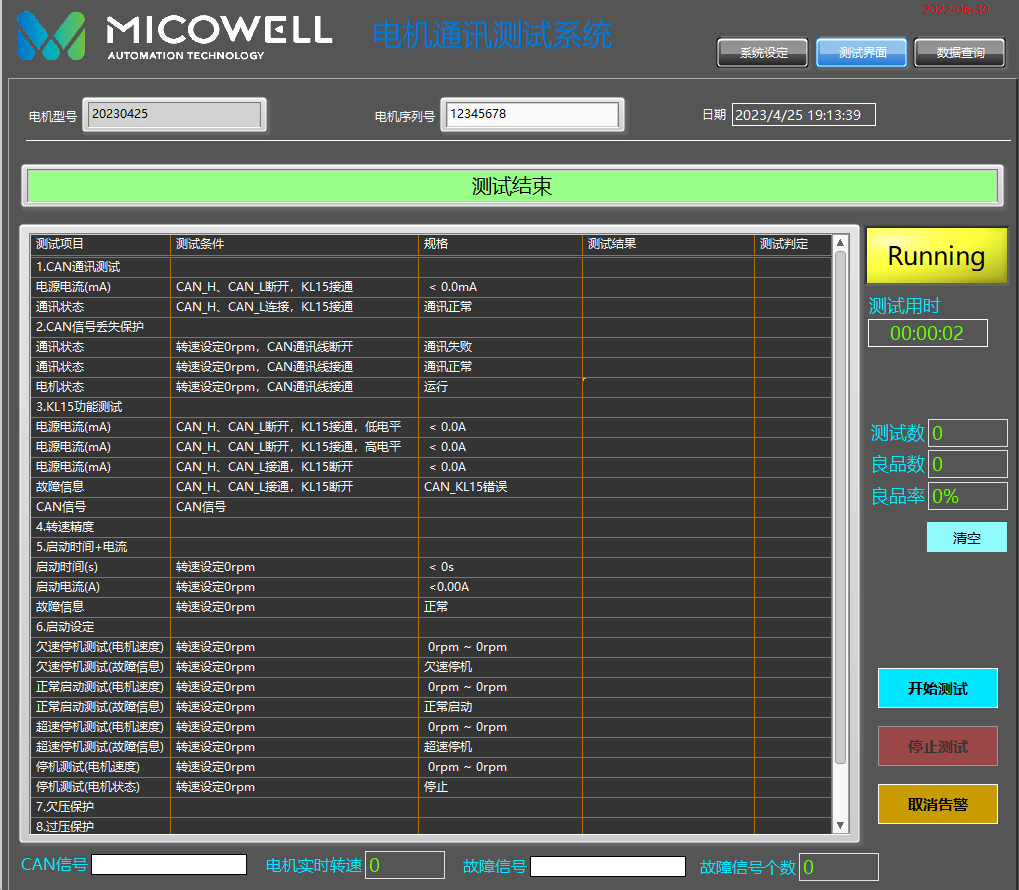

軟件界面：
