白色家電壓縮機電機測試設備簡介：



本電機特性測試系統適用于測量單三相交流變頻電機，能以全程測試, 定點測試, 手動 測試等測試方式來測得電機的各項參數，包括：扭力，轉速，輸出功率，電壓，電流，輸入 功率，功率因素，轉向及效率等?？煽啃愿?，重復性好。測試量程范圍最大功率 30KW，最大扭矩 100N.m，最高轉速 25000rpm，測試精度±0.5%。



測試項目



l 常規參數測量;

l 負載特性測試;

l 轉矩轉速特性及效率;

l 關鍵特性參數的測量;

l 響應時間測試;

l 堵轉測試;

l 自由曲線加載;



4.4 參考標準



本系統測試電機方法嚴格遵照國家相關標準進行執行，本方案所涉及的測試標準如下 所示：

l GB-T 1032-2012《三相異步電動機試驗方法》

l GB/T 1032-2012《三相異步電機試驗方法》

l GB/T 1029-2005《三相同步電機試驗方法》

l GB/T 755-2008《旋轉電機定額和性能試驗方法》

l GB/T 21663-2008《小容量節能環保隱極同步發電機技術要求》

l JB/T1093-2010《牽引電機基本試驗方法》



4.5 使用環境



4.5.1 測試環境要求：



1. 位置：測試系統所放置位置承重能力不低于每平米 0.5 噸。

2. 環境溫度：最高環境空氣溫度不超過 35℃;最低環境空氣溫度不低于 15℃。

3. 環境濕度：25%~75%RH，無凝露。

4. 大氣壓強：86kPa~106kPa;

5. 污染情況：空氣中不應有過量的塵埃、酸、鹽、腐蝕性及爆炸性氣體。



4.6 產品外觀

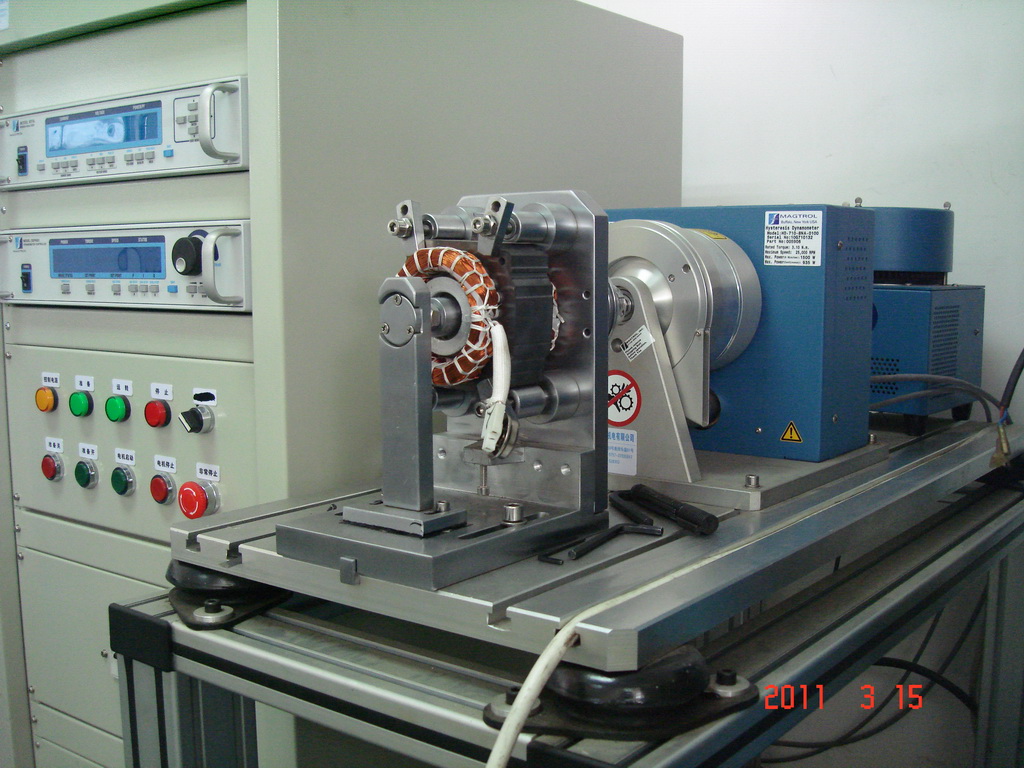

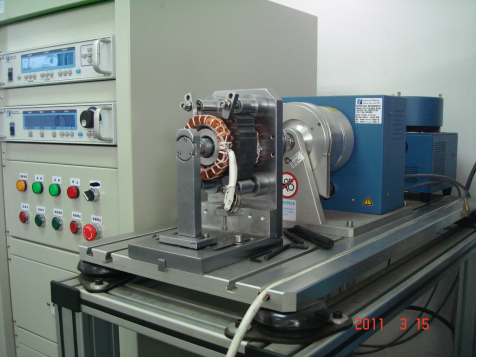

測功臺架的組成包括被測電機、驅動、測功機、工裝夾具等。下圖為常見的標準立式機柜 搭配測試方鋼測試臺架。

電機測試功能，包含了電機基本運行情況的測試，同時，也可模擬不同轉速下電機的運 行情況，方便用戶對電機實際應用時所遇到的情況進行預判。例如，模擬電機工況帶載運行， 模擬恒扭矩狀態，可以顯示扭矩轉速相對應的變化情況。



5.1 常規參數測量



電參數：電壓、電流、輸入功率、功率因素、頻率等;

機械參數：扭矩、轉速、輸出功率、轉向等;

其他參數：電機效率。



5.2 負載特性測試



l 功能介紹：

電機驅動系統帶動實際的負載運行時其受到的力矩不是恒定不變的，為了測試這種 情況，給被測電機加載扭矩來模擬現場工況。

l 測試目的： 本測試主要用來檢驗：電機在帶不同負載的情況下的運行情況。

l 測試方法 利用軟件對負載進行控制，設置不同的加載點，將測功機測量的扭矩轉速值傳至控 制器，上傳工控機進行處理，在軟件界面上進行顯示。通過曲線及數值等模式對電機的 情況進行描述。



5.3 轉矩轉速特性及效率



轉矩轉速曲線是通過工控機軟件自動測試且描繪出響應的曲線，驅動電機、驅動 器、系統效率的測量主要依賴于高精度功率分析儀以及進口測功機，通過工控機軟件 自動測量且會以報表的形式自動給出。具體的測量方法以及標準如下所示：

1. 轉矩轉速曲線

l 測試目的： 描繪出電機的轉速、轉矩關系特性曲線。

l 測試方法： 使用測功機作為被測電機的負載且使被測電機處于熱工作狀態，被測驅動電機控 制器的直流母線工作電壓為額定電壓。實驗時測功機系統可以在實際冷狀態或者熱狀 態條件下實驗，測功機控制器的直流母線電壓可以設置在最高工作電壓、最低工作電 壓、額定工作電壓或其他工作電壓處(本系統默認設置為額定工作電壓)，從空載到 堵轉全程自動加載繪制成一條曲線。

a)轉速測試點的選擇 實驗時，在電機工作轉速范圍內一般取不少于10 個轉速點，最低轉速點宜不大于 最高工作轉速的10%，相鄰轉速點之間的間隔不大于10%最高工作轉速。測試點選擇 時應包含必要的特征點，如：

1.額定工作轉速點;

2.最高工作轉速點;

3.持續功率對應的最低工作轉速點;

4.用戶指定特殊的轉速點;

b)轉矩測試點的選取 轉矩測試點的選取在電機電動或饋電狀態下，在每個轉速點上一般取不少于10 個 轉矩點，對于高速工作狀態，在每個轉速點上選取的轉矩點數可以適當減少，但不宜 低于5 個轉矩點。測試點選擇時應包含必要的特征點，如：：

1.持續轉矩數值處的點;

2. 峰值轉矩(或最大轉矩)數值處的點;

3.持續功率曲線上的點;

4 峰值功率(或最大功率)曲線上的點

5.用戶指定特殊的轉矩點;

交流感應電機 T/N 關系曲線



5.4 關鍵特性參數的測量



本測量環節主要是用來驗證廠家規定的指標是否達標，如在工控機軟件輸入持續 轉矩、持續功率、峰值轉矩、峰值功率，系統會自動測量給出測試結果是否通過且以 報表的形式給出測量明細。

1. 持續轉矩測量

l 測試目的： 驗證驅動電機的持續轉矩符合產品技術技術文件的規定。

l 測試方法： 按照產品技術文件的規定通過測功機給被測電機加載，使被測電機工作在指定的轉 速、扭矩下，此事讓驅動電機持續長時間工作，同時監測驅動電機的絕緣等級和溫升不超 過規定的限值。

2. 持續功率表測量

l 測試目的： 驗證驅動電機的持續功率符合產品技術技術文件的規定。

測試方法： 按照本文描述獲得持續轉矩和相對應的工作轉速，利用下面公式可得規定的持續功 率： 式中：







Pm ——驅動電機軸端的持續功率，單位為千瓦(KW);

3. 峰值轉矩測量

l 測試目的： 驗證驅動電機的峰值轉矩符合產品技術技術文件的規定。

l 測試方法： 按照制造商提供驅動電機系統能夠持續1min 或10s 工作時的峰值轉矩作為參考，并進 行實驗測量。作為峰值轉矩的一種特殊情況，可以實驗驅動系統在每個轉速工作點的最大 轉矩，實驗過程中，在最大轉矩處的實驗持續時間可以很短，一般情況下低于10s。(可以 通過工控機軟件設置時間)。根據實驗數據，繪制出驅動電機系統轉速—最大轉矩曲線。

4. 峰值功率測量

l 測試目的： 驗證驅動電機的峰值功率符合產品技術技術文件的規定。

l 測試方法： 按照本文描述獲得峰值轉矩和相對應的工作轉速，利用下面公式可得規定的持續功 率： 式中：





Pc ——驅動電機軸端的峰值功率，單位為千瓦(KW);



5.5 堵轉測試



l 測試目的： 堵轉試驗是為了測取額定電壓時的堵轉電流IK 和堵轉轉矩TK，同時測取堵轉電流，堵 轉轉矩，堵轉輸入功率與輸入電壓的關系曲線，即為堵轉特性曲線，通過對堵轉電流大小 和三相平衡情況的分析，能反應出電機定，轉子繞組及定，轉子所組成磁路的合理性和一 些質量問題。能為改進設計和工藝提供有關實測數據，為故障電機查找原因和確定修理內 容提供幫助。

l 測試依據標準： 《GB/T 22669-2008 三相永磁同步電動機試驗方法》第7 章堵轉實驗 《GB/T 1032-2012 三相異步電動機試驗方法》第 9 章堵轉實驗



5.6 自由曲線加載



自由加載大幅壓縮了閉環負載加載時的 PID 調節時間，通過開環加載的方式手動測試， 實現任意負載波形動態加載，為用戶提供電機實際運行工況的真實模擬試驗。

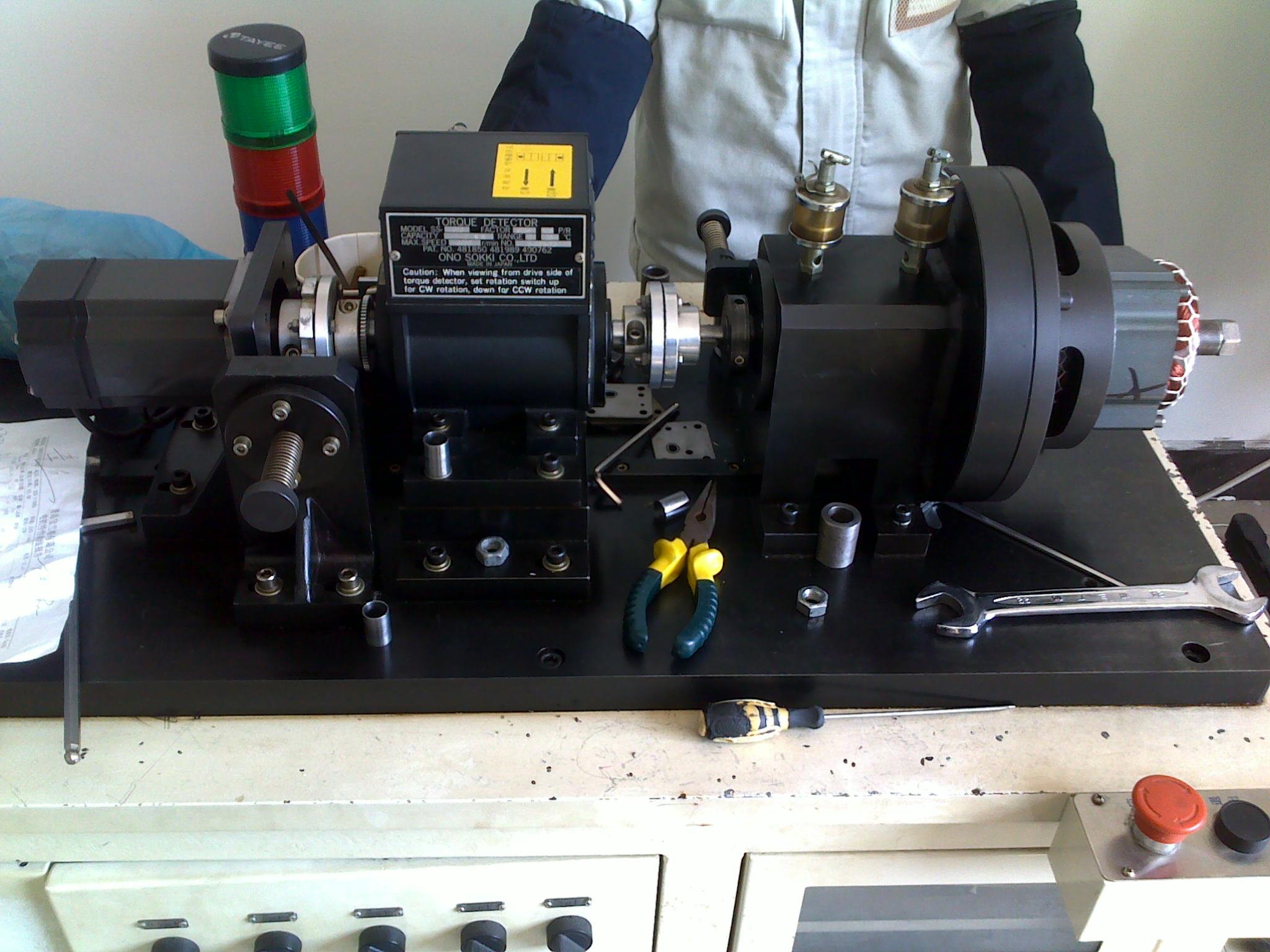

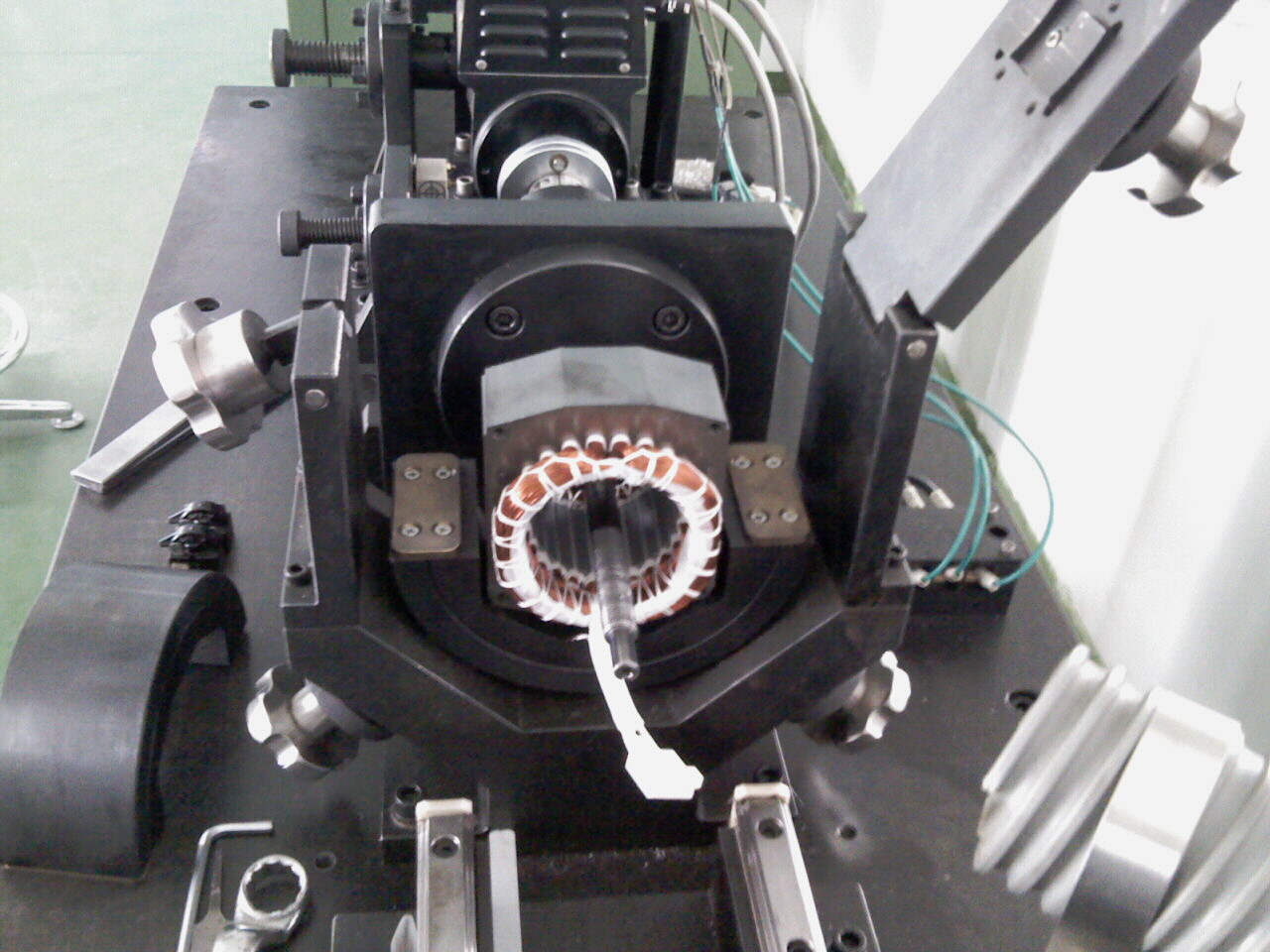

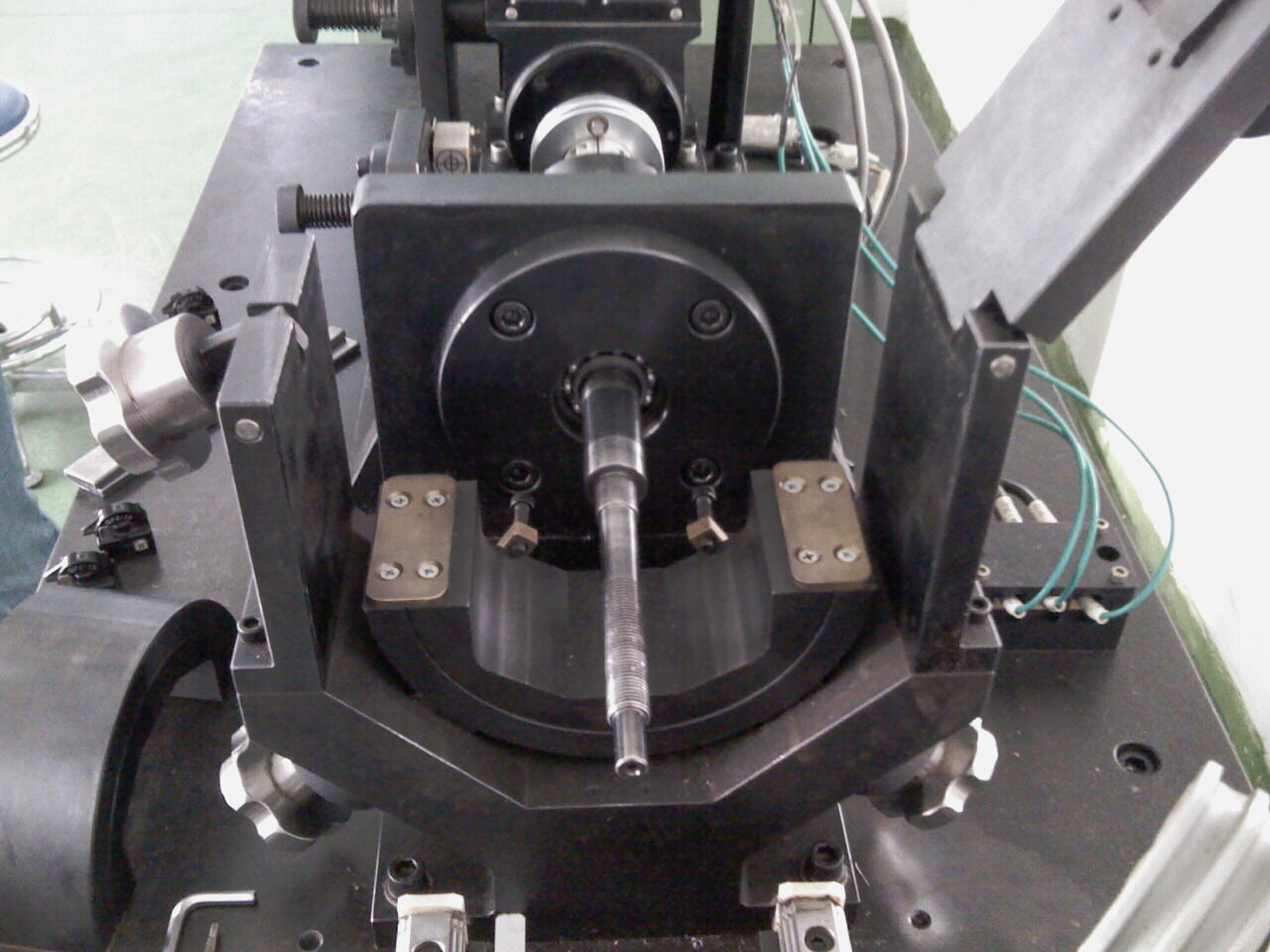

現場案例圖：
